Подшипник SNR 6009EE, размер 45x75x16 мм

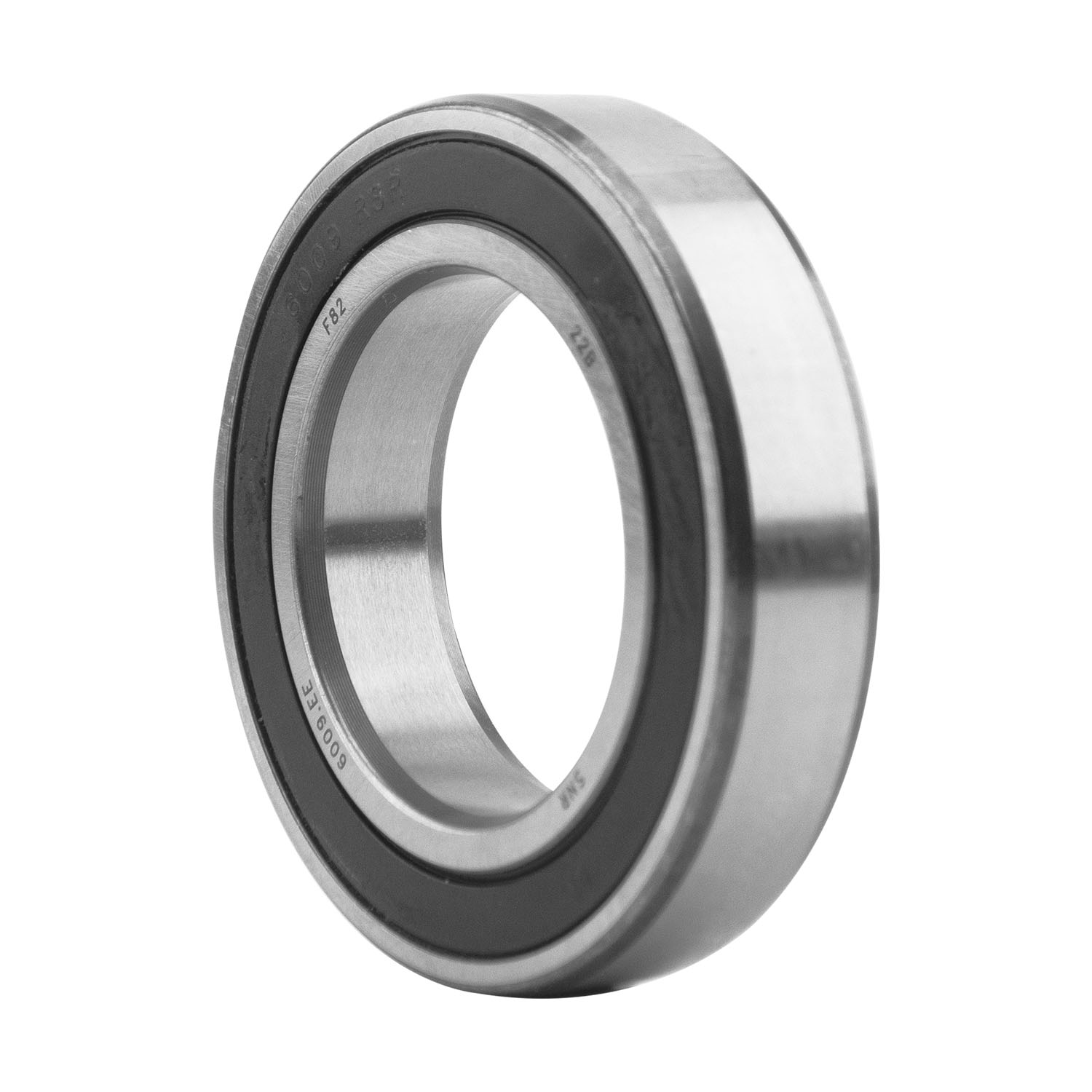

Подшипник SNR 6009EE — это однорядный радиальный шариковый подшипник с контактными уплотнениями с обеих сторон (обозначение EE). Он предназначен для восприятия радиальных и осевых нагрузок в обоих направлениях.

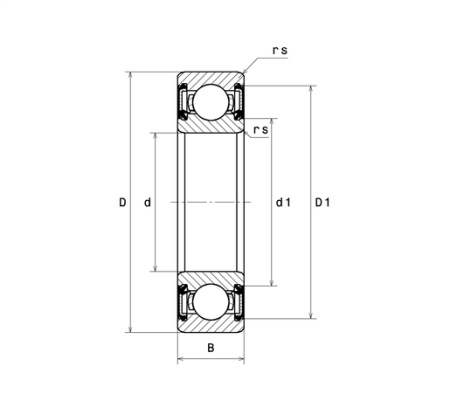

Размеры изделия

• внутренний диаметр (d): 45 мм;
• наружный диаметр (D): 75 мм;
• ширина подшипника/внутреннего кольца (B): 16 мм;
• наружный диаметр внутреннего кольца (d1): 53,3 мм;
• внутренний диаметр наружного кольца (D1): 69,3 мм;
• минимальный радиус галтели (rs): 1 мм;
• класс радиального зазора: CN;
• вес: 0,245 кг.

Производительность продукта

• динамическая грузоподъёмность (C): 22,1 кН;
• статическая грузоподъёмность (C0): 15,2 кН;
• предельная усталостная нагрузка (Cu): 0,69 кН;
• коэффициент (f0): 15,3;
• предельная частота вращения (N lim): 5400 об/мин;
• мин. рабочая температура (Tmin): -30 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников

• собственная частота наружного кольца (BPFO, 60 об/мин): 5,57 Гц;
• собственная частота внутреннего кольца (BPFI, 60 об/мин): 7,43 Гц;
• собственная частота сепаратора (FTF, 60 об/мин): 0,428 Гц;
• собственная частота беговых дорожек (BSF, 60 об/мин): 6,843 Гц.

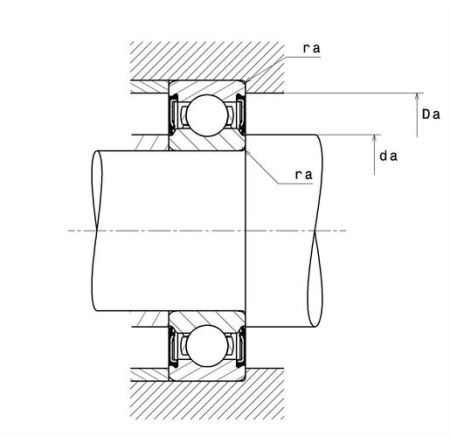

Размеры окружающих деталей

• минимальный диаметр буртика вала (da min): 50 мм;
• максимальный диаметр буртика вала (da max): 38,2 мм;
• максимальный диаметр буртика корпуса (Da max): 70 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1 мм.

Подшипник оснащён резино-металлическими уплотнениями с обеих сторон, что предотвращает попадание загрязнений и утечку смазки, обеспечивая длительный срок службы без необходимости дополнительного обслуживания. Он широко применяется в различных отраслях промышленности, включая машиностроение и лёгкую промышленность.
