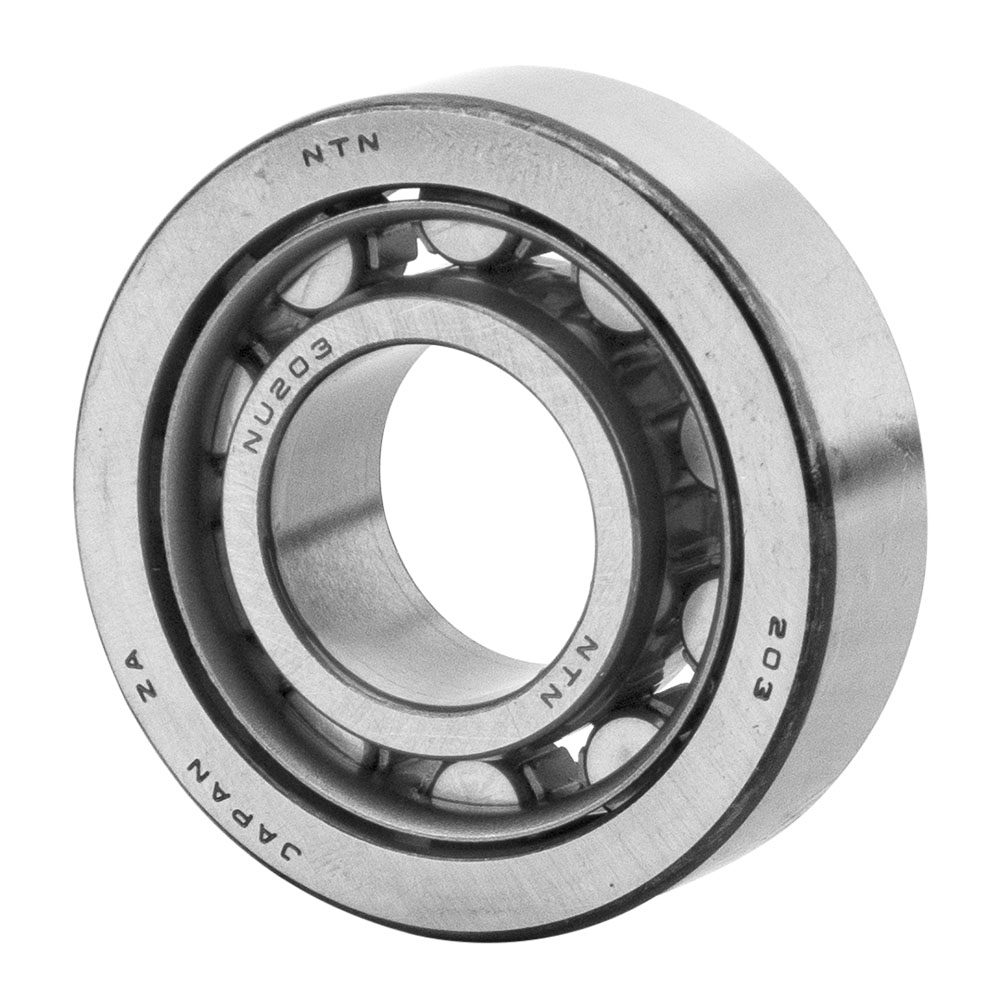

Подшипник NTN NU203, размер 17x40x12 мм

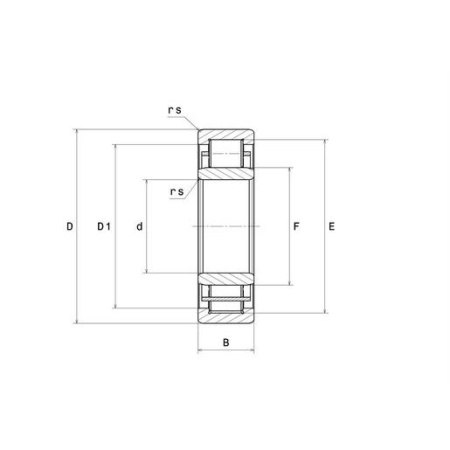

Размеры изделия:

• внутренний диаметр (d): 17 мм;
• наружный диаметр (D): 40 мм;
• ширина подшипника/внутреннего кольца (B): 12 мм;
• диаметр описанной окружности роликов (E): 35,1 мм;
• диаметр вписанной окружности роликов (F): 22,1 мм;
• внутренний диаметр буртика наружного кольца (D1): 32,5 мм;
• минимальный радиус галтели (rs): 0,6 мм;
• минимальный радиус галтели (r1s): 0,3 мм;
• класс радиального зазора: C3;
• вес: 0,069 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 17,8 кН;
• статическая грузоподъёмность (C0): 14,8 кН;
• предельная усталостная нагрузка (Cu): 1,8 кН;
• базовая частота вращения (N ref): 15000 об/мин;
• предельная частота вращения (N lim): 23000 об/мин;
• предельная скорость при смазывании маслом (N lim): 19000 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 15000 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 4,25 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 6,75 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 4,173 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 2,087 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,386 Гц.

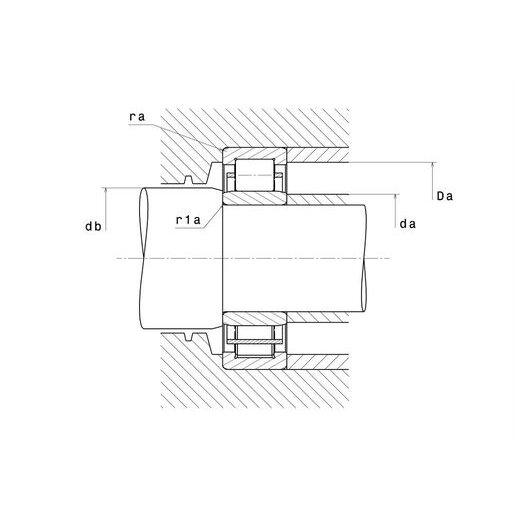

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 19 мм;
• максимальный диаметр уступа малого торца (da max): 21 мм;
• максимальный диаметр буртика корпуса (Da max): 36 мм;
• максимальный радиус галтели (ra max): 0,6 мм;
• максимальный радиус галтели (r1a): 0,3 мм.
