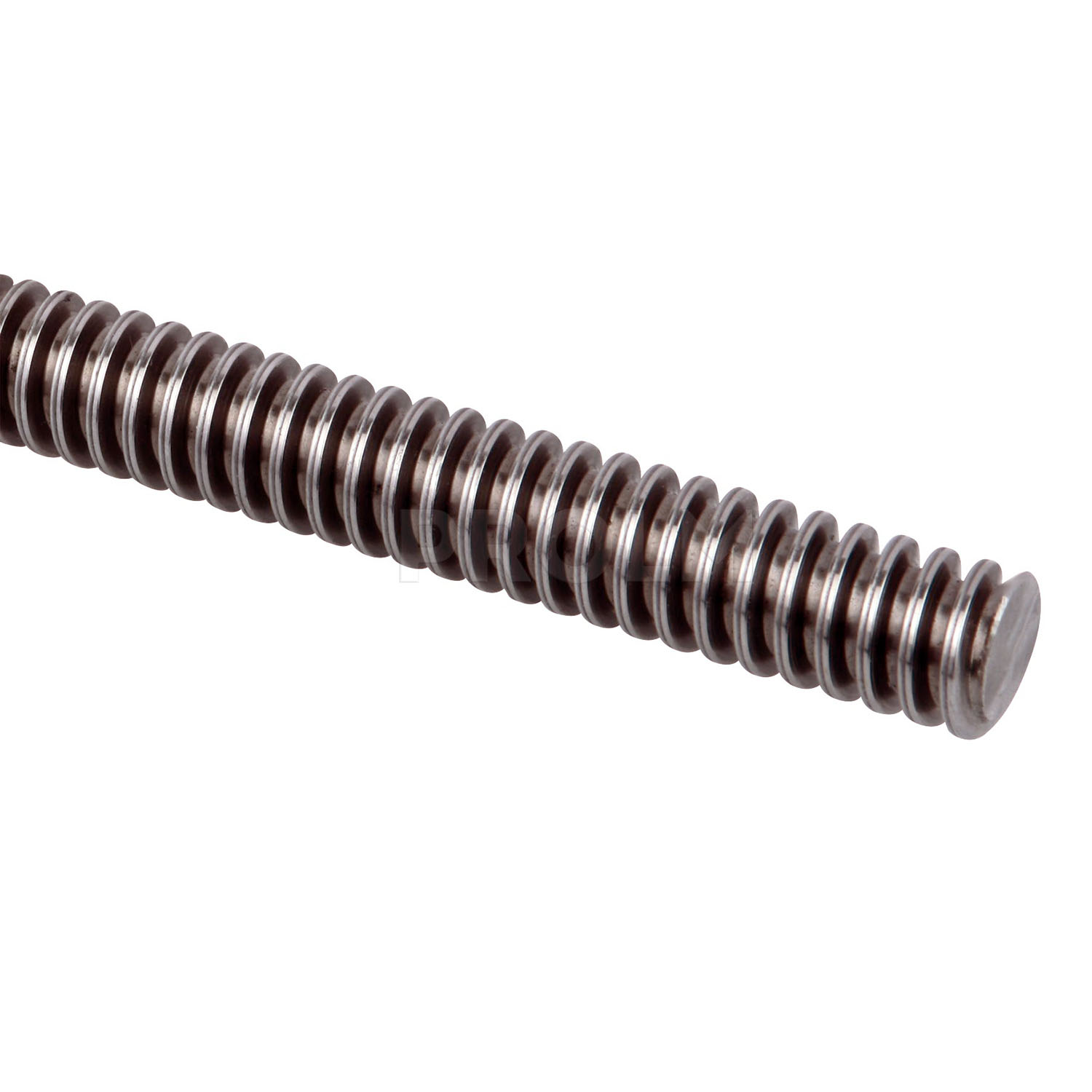

Ходовой трапецеидальный винт является компонентом передач "винт-гайка", предназначенных для преобразования вращательного движения в поступательное. Трапецеидальная пара, в отличие, например, от шарико-винтового привода (ШВП), работает по принципу трения скольжения. Она обладает самоторможением и гораздо более устойчива к загрязнениям, что часто является определяющим фактором при выборе типа передачи для конкретных узлов промышленного оборудования.
Данный трапецеидальный винт производится методом накатки, при котором происходит упрочнение резьбы без дополнительной термообработки. При этом образованные гладкие поверхности способствуют увеличению ресурса пары трения "винт-гайка". Ходовой винт совместим с гайками соответствующего типоразмера. С более подробными характеристиками можно ознакомиться в каталоге производителя.

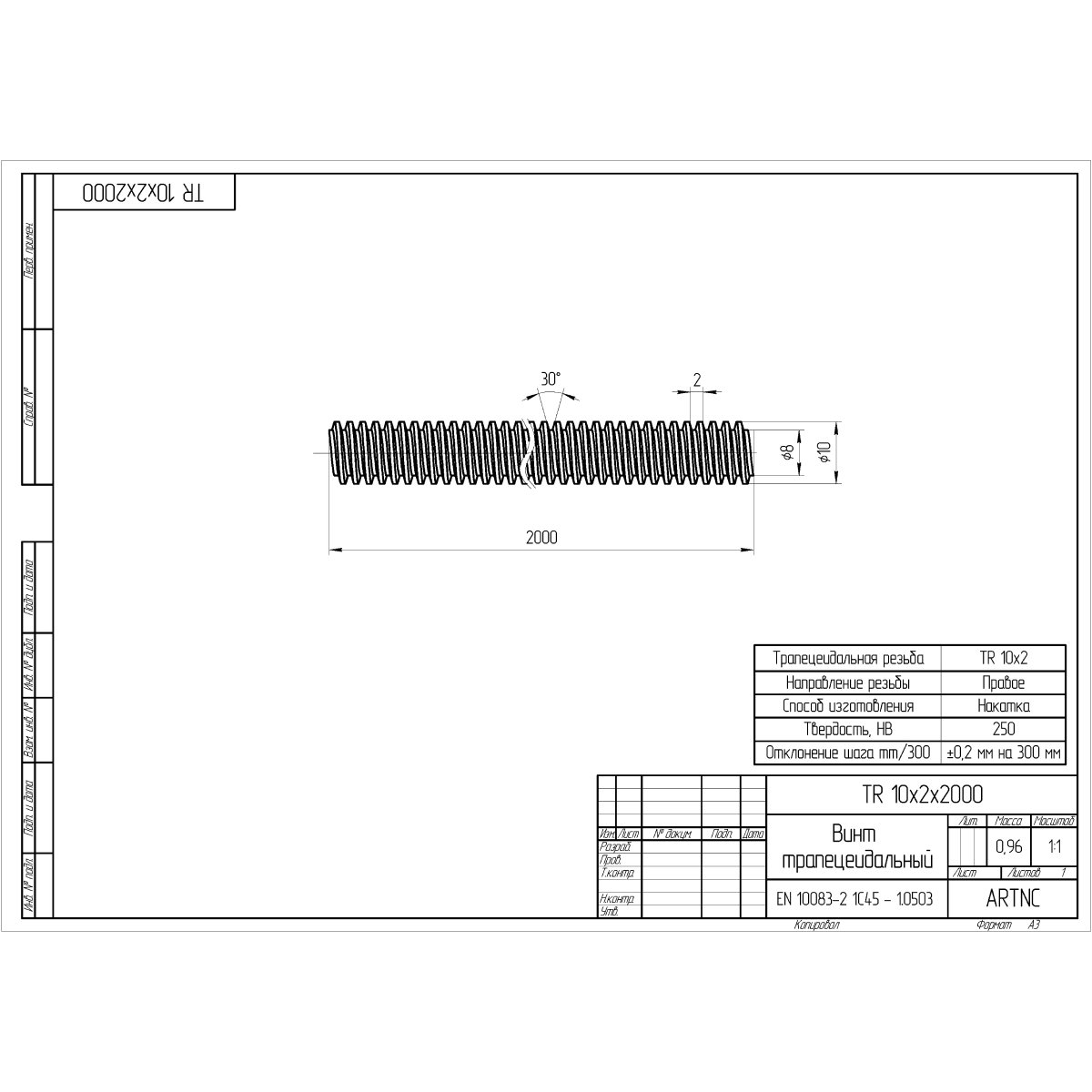

Ходовой винт с трапецеидальной резьбой TR10x2_R (C45) имеет следующие характеристики:
- форма профиля резьбы: TR - трапецеидальная резьба;
- диаметр винта: 10 мм;
- шаг винта: 2 мм на один оборот;
- базовая длина: 2000 мм, длина данного винта указана в скобках;
- направление резьбы: правое;
- класс точности: 7e согласно DIN103 (погрешность ≥ 0,1 мм / 300 мм);
- материал изготовления: конструкционная сталь C45 (1.0503);
- твердость: 250 НВ.
Области применения:
- подъемные системы;
- зажимы;
- тиски;
- пресса;
- подающие системы;
- упаковочное оборудование;
- общее машиностроение.
|
Бренд
|
ArtNC |
|
Номинальный диаметр, мм
|
10 |
|
Направление резьбы
|
правое |
|
Форма профиля резьбы
|
TR (трапецеидальная) |
|
Шаг резьбы, мм
|
2 |
|
Материал
|
конструкционная сталь C45 |
|
Длина, мм
|
2000 |
|
Высота, мм
|
10 |
|
Ширина, мм
|
10 |
