Направляющая системы линейного перемещения HIWIN RGR35T4000H

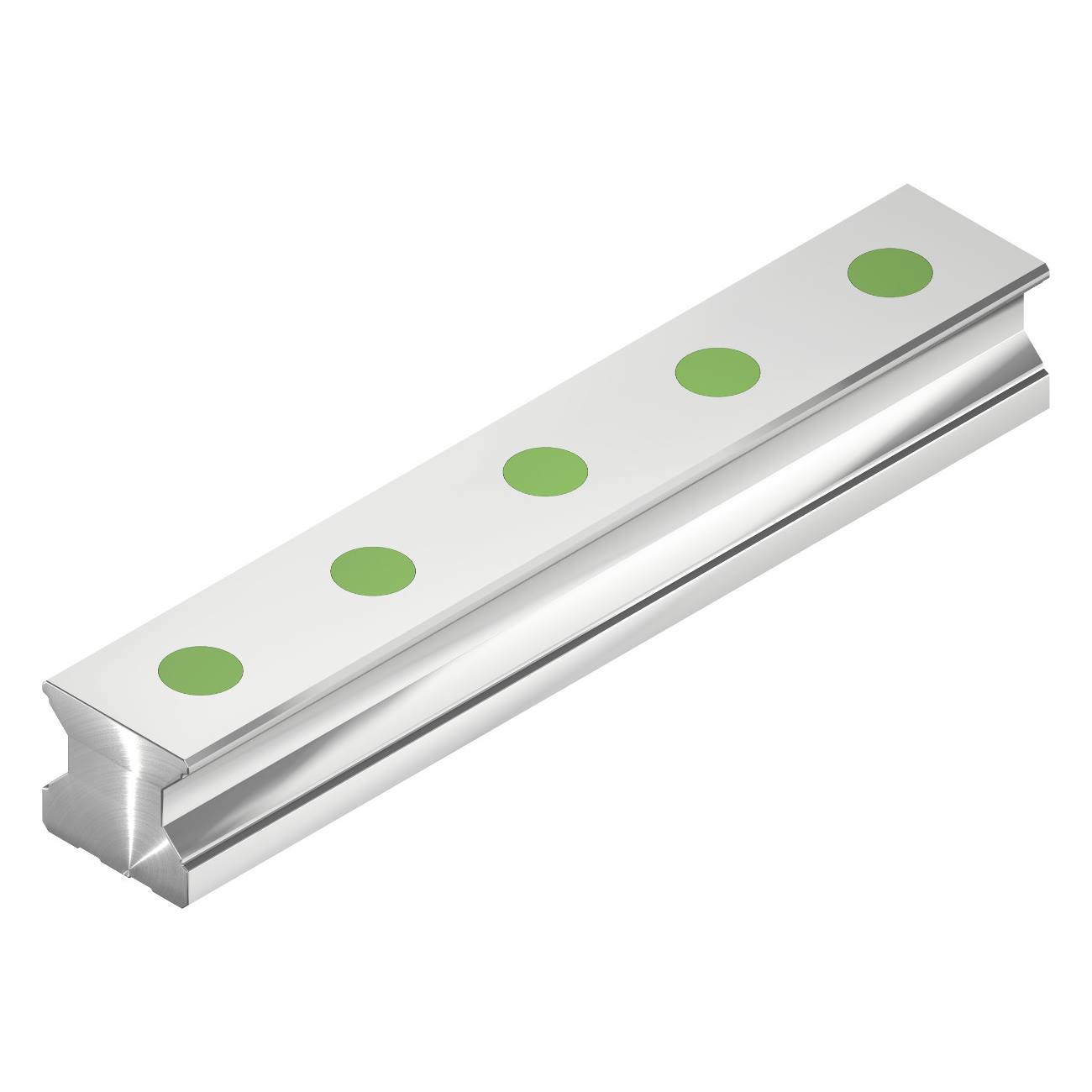

Профильная направляющая (рельс) HIWIN RGR35T4000H (20/99X40/20) для систем линейных перемещений имеет следующие характеристики:

• RG – серия линейных направляющих высокой жёсткости роликового типа;
• R – взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
• 35 - типоразмер рельсовой направляющей;
• T – тип крепления рельса "снизу";
• 4000 - общая длина рельса (мм);
• H – высокий класс точности (допустимое отклонение параллельности составляет не более 28 мкм на 4000 мм).

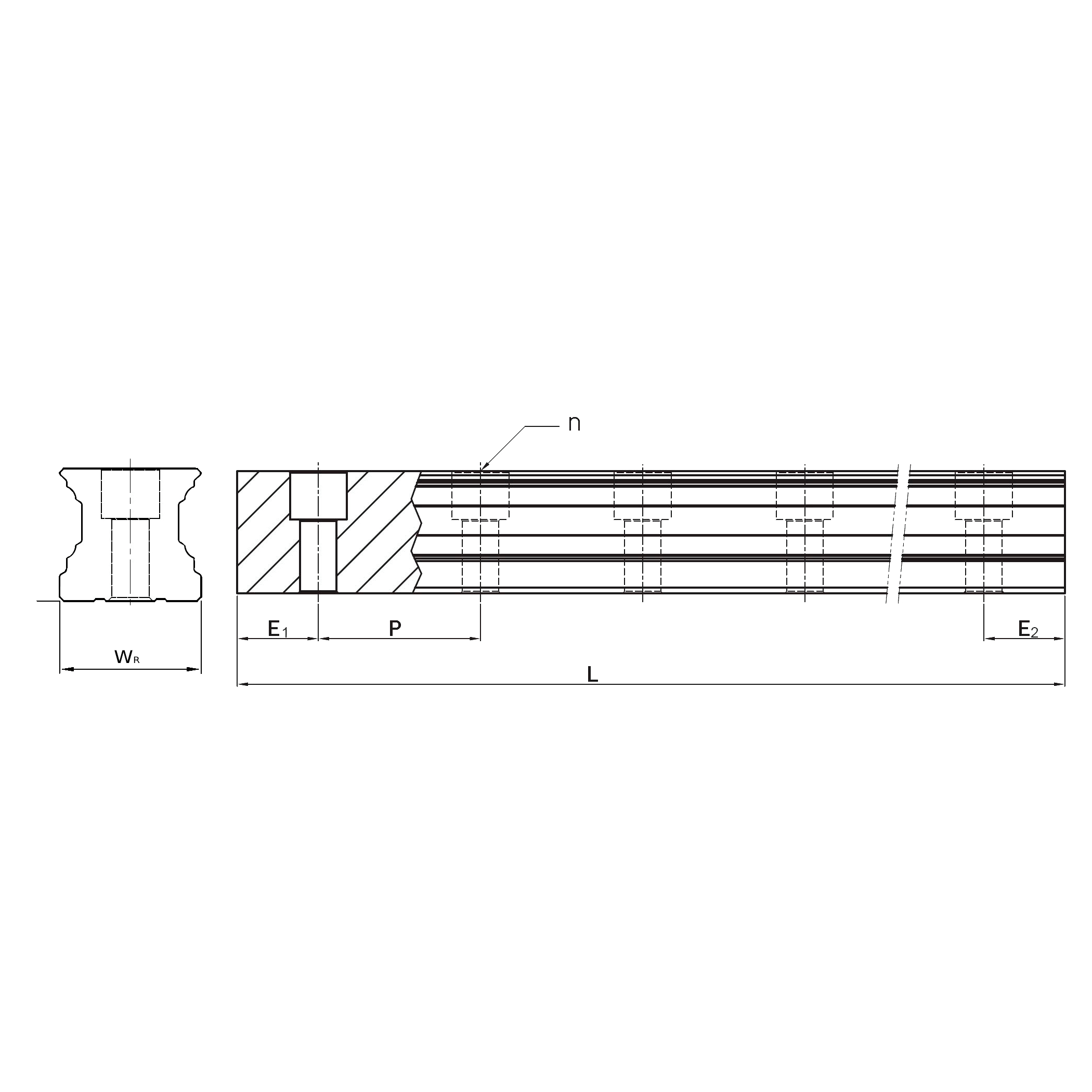

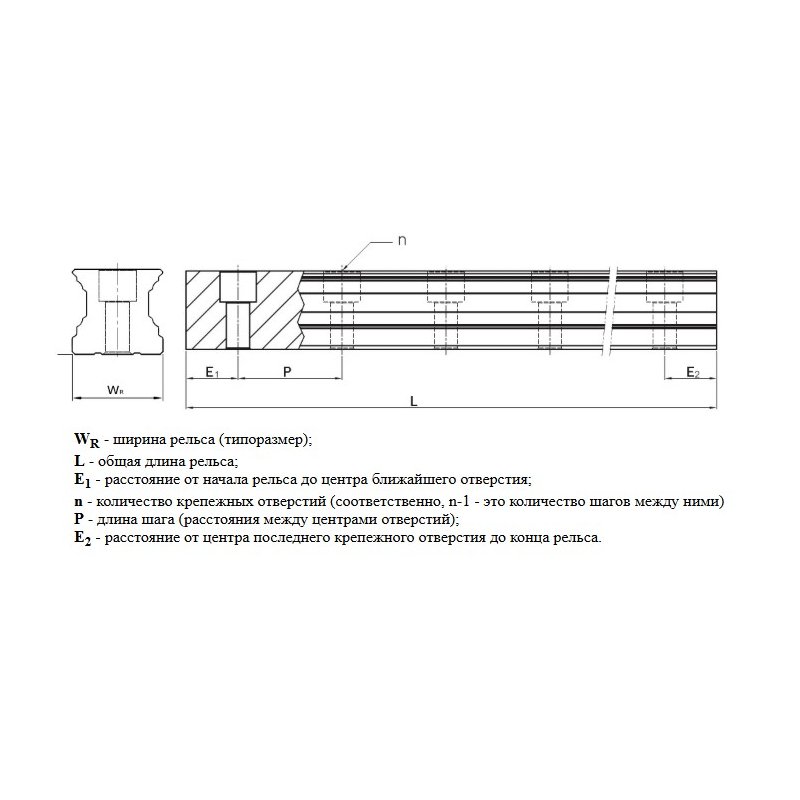

Характеристика в скобках (20/99X40/20) обозначает, что расстояние от начала до ближайшего отверстия составляет 20 мм, 99 "шагов" (или, соответственно, 100 крепежных отверстий), 40 мм - расстояние между отверстиями, 20 мм - расстояние от центра последнего крепежного отверстия до конца рельса.

Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью +-1 мм на сторону реза. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
