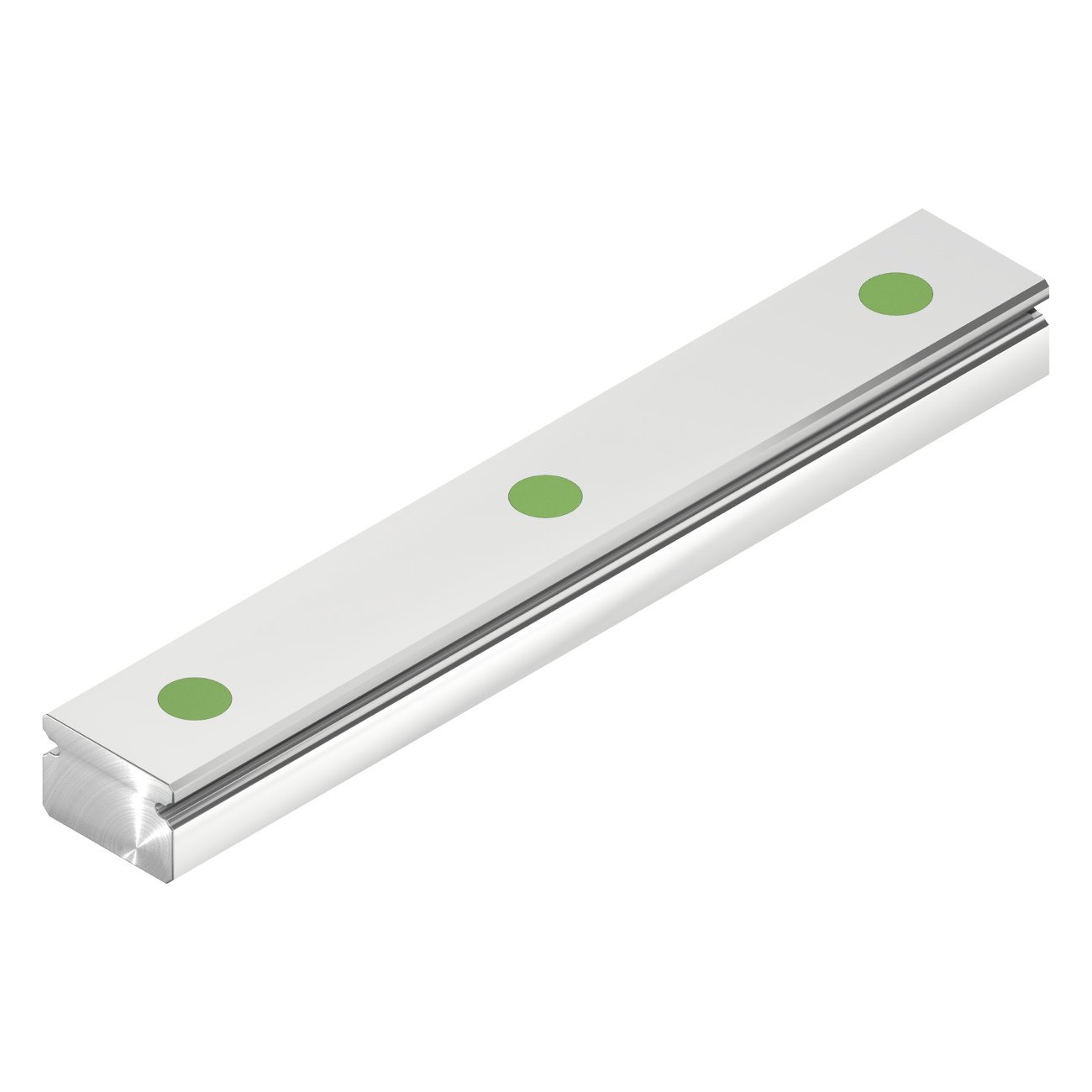

Направляющая системы линейного перемещения HIWIN MGWR7R600HM

Профильная направляющая (рельс) HIWIN MGWR7R600HM (10/19X30/20) для систем линейных перемещений имеет следующие характеристики:

• MGW – серия миниатюрных направляющих под широкий тип кареток;
• R – взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
• 7 - типоразмер рельсовой направляющей;
• R – тип крепления рельса "сверху";
• 600 - общая длина рельса (мм);
• H – высокий класс точности (допустимое отклонение параллельности составляет не более 28 мкм на 4000 мм);
• M – изготавливается из нержавеющей стали.

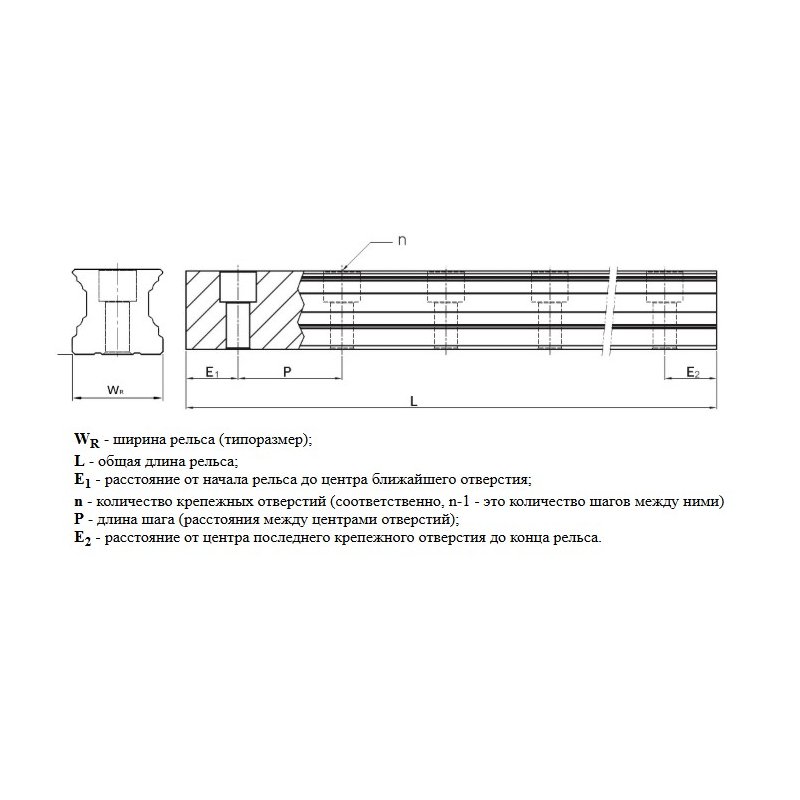

Характеристика в скобках (10/19X30/20) обозначает, что расстояние от начала до ближайшего отверстия составляет 10 мм, 19 "шагов" (или, соответственно, 20 крепежных отверстий), 30 мм - расстояние между отверстиями, 20 мм - расстояние от центра последнего крепежного отверстия до конца рельса.

Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью +-1 мм на сторону реза. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
