Направляющая системы линейного перемещения HIWIN MGNR5R250HM

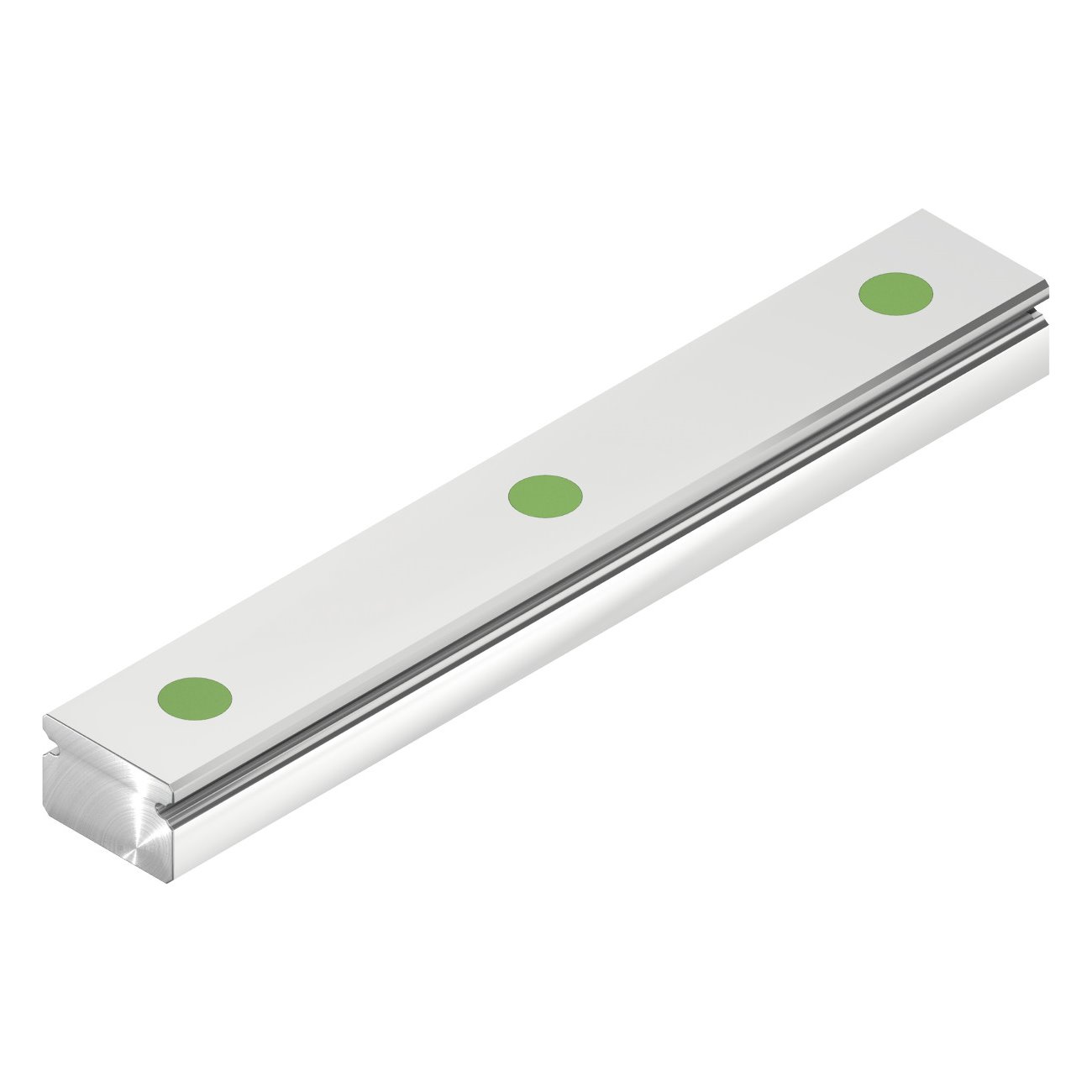

Профильная направляющая (рельс) HIWIN MGNR5R250HM (5/16X15/5) для систем линейных перемещений имеет следующие характеристики:

• MGN – серия миниатюрных направляющих под стандартный тип кареток;
• R – взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
• 5 - типоразмер рельсовой направляющей;
• R – тип крепления рельса "сверху";
• 250 - общая длина рельса (мм);
• H – высокий класс точности (допустимое отклонение параллельности составляет не более 28 мкм на 4000 мм);
• M – изготавливается из нержавеющей стали.

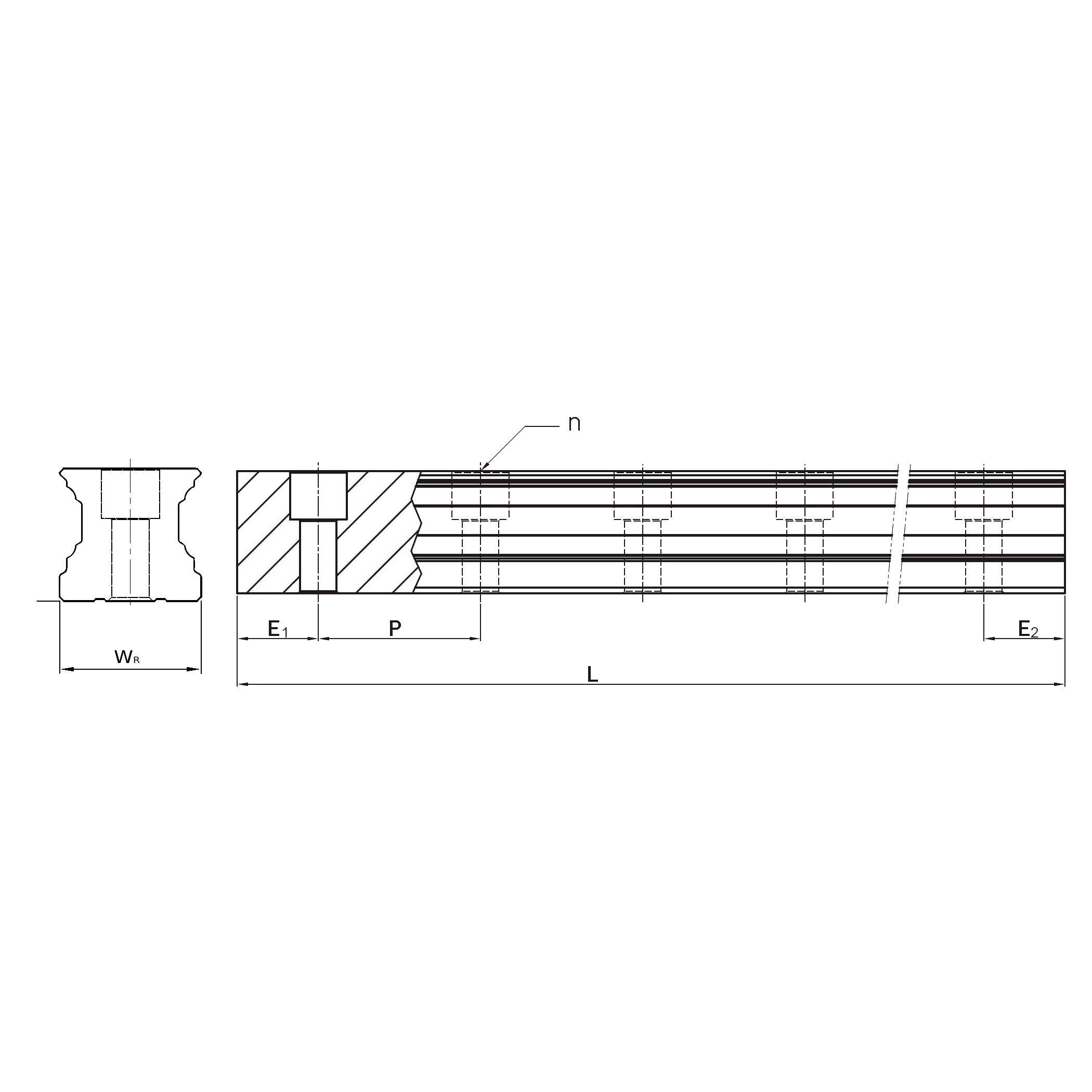

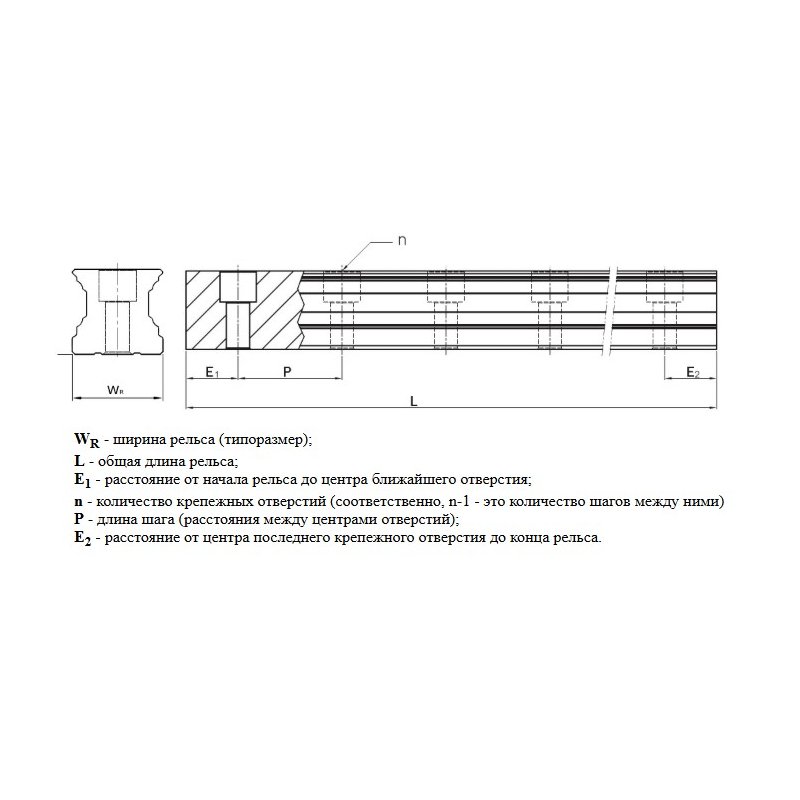

Характеристика в скобках (5/16X15/5) обозначает, что расстояние от начала до ближайшего отверстия составляет 5 мм, 16 "шагов" (или, соответственно, 17 крепежных отверстий), 15 мм - расстояние между отверстиями, 5 мм - расстояние от центра последнего крепежного отверстия до конца рельса.

Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью +-1 мм на сторону реза. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
