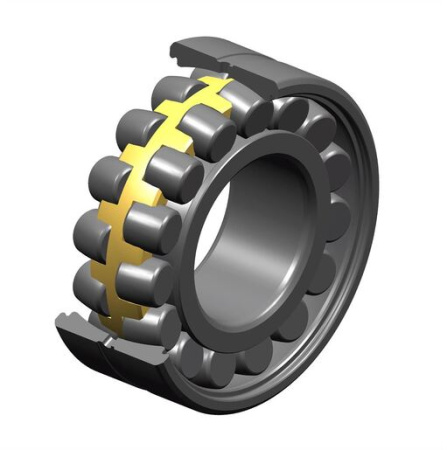

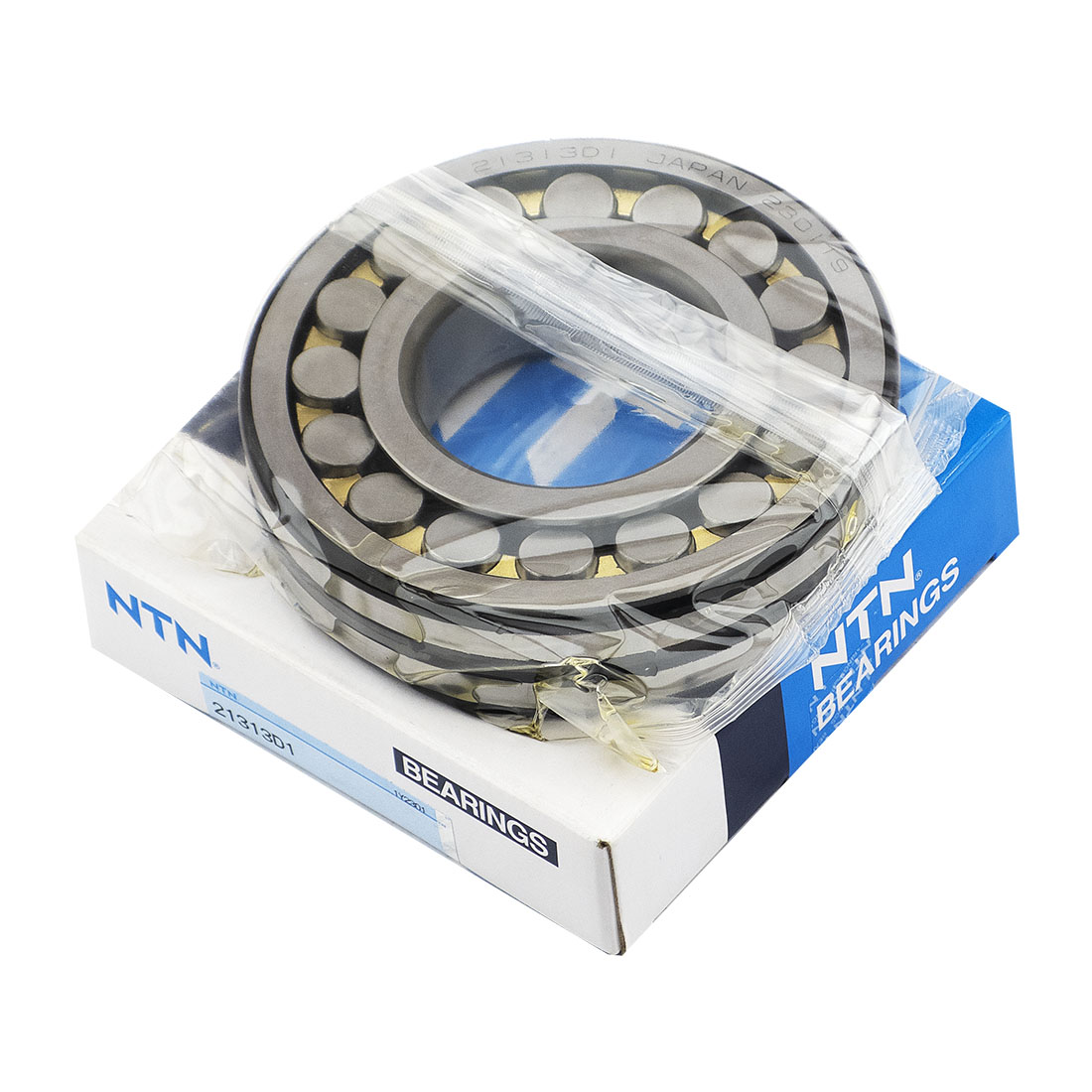

Подшипник NTN 21316D1, размер 80x170x39 мм

Размеры:

• марка: SNR;
• внутренний диаметр (d): 80 мм;
• наружный диаметр (D): 170 мм;
• ширина подшипника/внутреннего кольца (B): 39 мм;
• наружный диаметр внутреннего кольца (d2): 104,3 мм;
• внутренний диаметр наружного кольца (D1): 144,6 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• кол-во отверстий для пересмазывания: 0;
• b- ширина паза: 0;
• диаметр отверстия (k): 0 мм;
• класс радиального зазора: CN;
• вес: 4,26 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 300 кН;
• статическая грузоподъёмность (C0): 296 кН;
• предельная усталостная нагрузка (Cu): 33,6 кН;
• коэффициент (е): 0.23 кН;
• коэффициент статической осевой нагрузки (Y0): 2.89 кН;
• коэффициент осевой нагрузки (Y1): 2.95 кН;
• коэффициент осевой нагрузки (Y2): 4.39 кН;
• базовая частота вращения (N ref): 3800 об/мин;
• предельная частота вращения (N lim): 4900 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 6,271 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 8,729 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 5,871 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 2,936 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,418 Гц.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 0 мм;
• минимальный диаметр буртика вала (da min): 92 мм;
• максимальный диаметр буртика корпуса (Da max): 158 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
