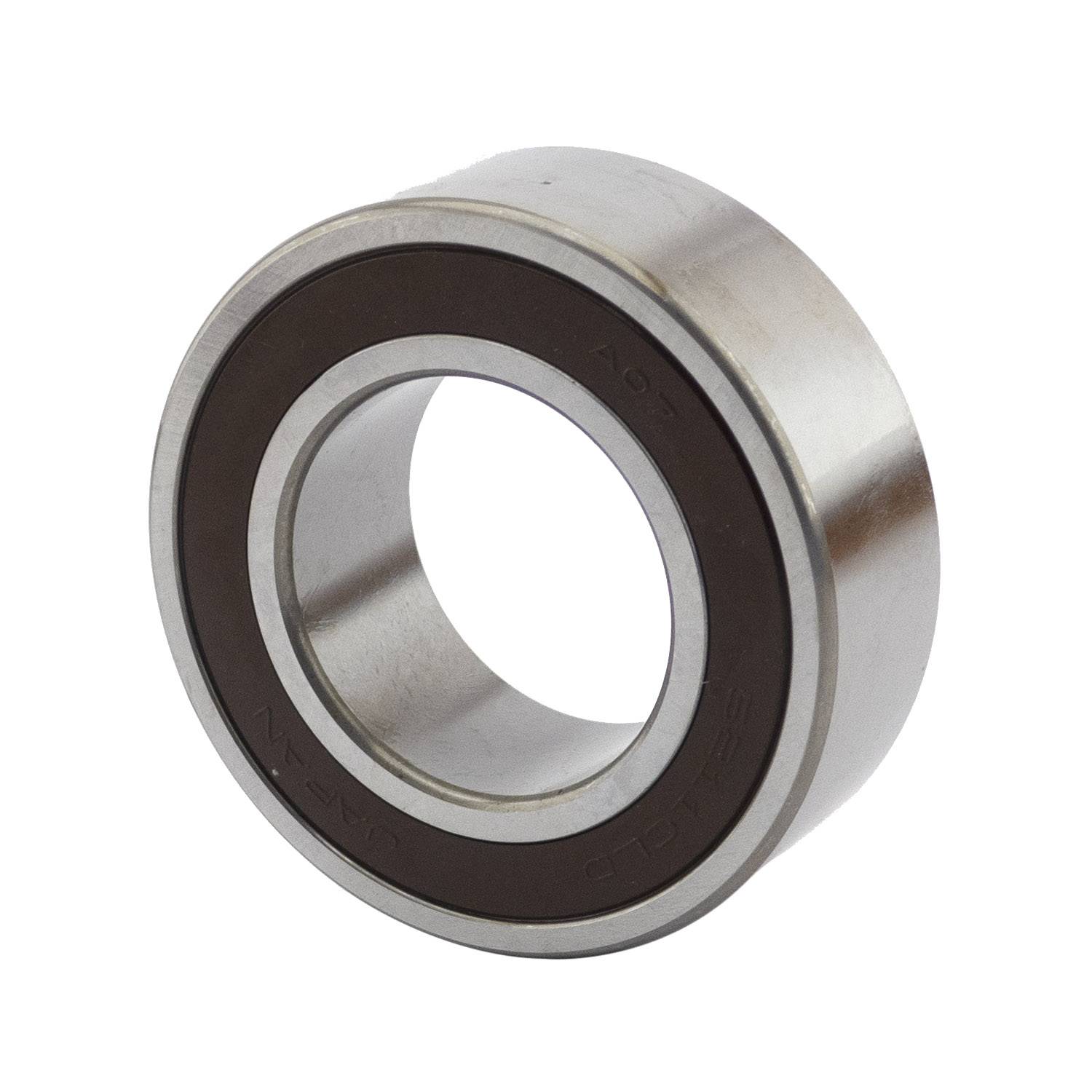

Подшипник SNR 5201EEG15, размеры 12x32x15,9 мм

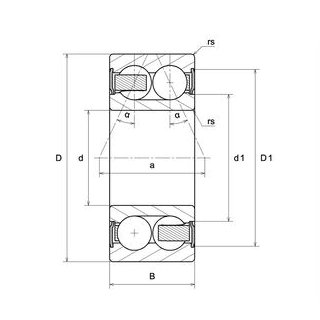

Размеры изделия:

• внутренний диаметр (d): 12 мм;
• наружный диаметр (D): 32 мм;
• ширина подшипника/внутреннего кольца (B): 15,9 мм;
• наружный диаметр внутреннего кольца (d1): 18,3 мм;
• внутренний диаметр наружного кольца (D1): 28 мм;
• точка приложения нагрузки на оси (а): 16,6 мм;
• угол контакта (α): 25 °;
• минимальный радиус галтели (rs): 0,6 мм;
• класс радиального зазора: CN;
• класс точности: P0;
• вес: 0,051 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 10,4 кН;
• статическая грузоподъёмность (C0): 5,9 кН;
• предельная усталостная нагрузка (Cu): 0,38 кН;
• коэффициент (f0): 12.8 кН;
• предельная частота вращения (N lim): 16000 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 2,635 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 4,365 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 3,443 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 1,722 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,376 Гц.

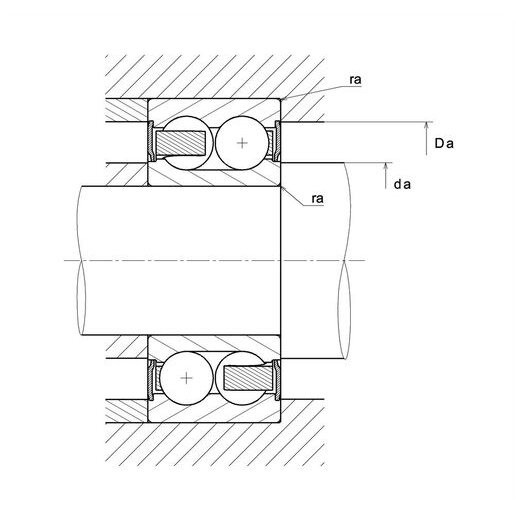

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 16 мм;
• максимальный диаметр буртика вала (da max): 18,3 мм;
• максимальный диаметр буртика корпуса (Da max): 28 мм;
• максимальный радиус галтели вала и корпуса (ra max): 0,6 мм.
