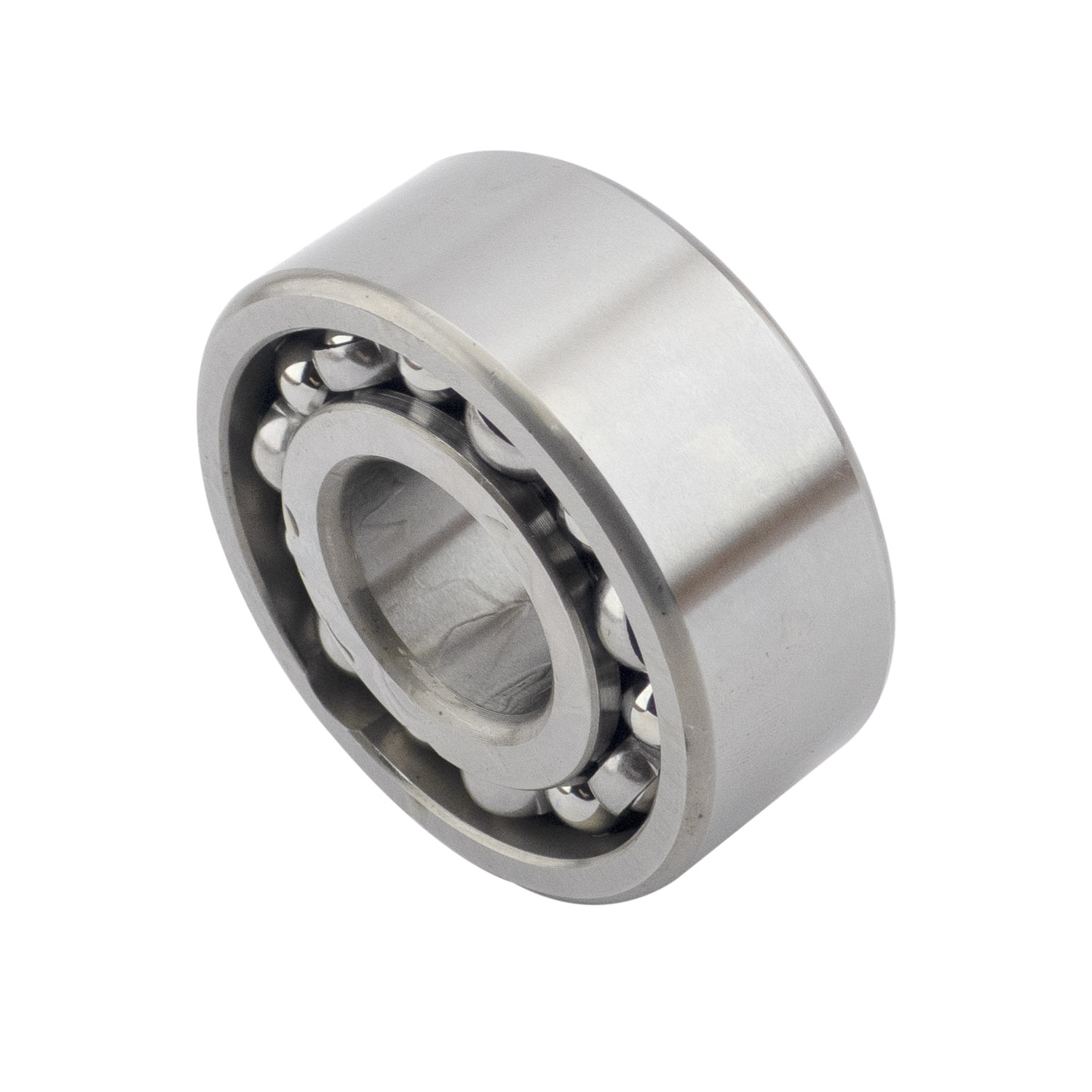

Подшипник NTN 3308S, размеры 40x90x36,5 мм

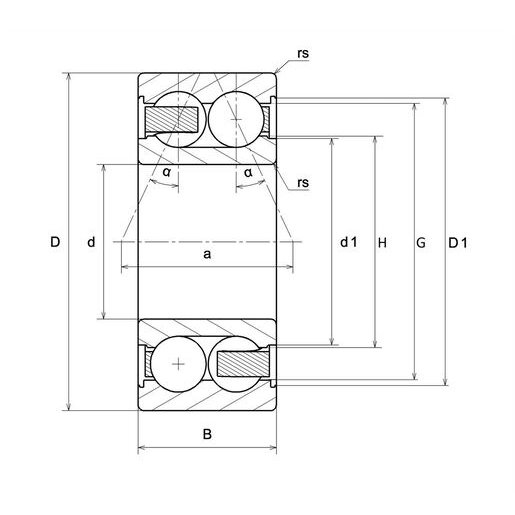

Размеры изделия:

• внутренний диаметр (d): 40 мм;
• наружный диаметр (D): 90 мм;
• ширина подшипника/внутреннего кольца (B): 36,5 мм;
• наружный диаметр внутреннего кольца (d1): 51,4 мм;
• внутренний диаметр наружного кольца (D1): 77 мм;
• точка приложения нагрузки на оси (а): 46,4 мм;
• угол контакта (α): 25 °;
• минимальный радиус галтели (rs): 1,5 мм;
• класс радиального зазора: CN;
• класс точности: P0;
• вес: 0,95 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 61,2 кН;
• статическая грузоподъёмность (C0): 45,2 кН;
• предельная усталостная нагрузка (Cu): 2,8 кН;
• коэффициент (f0): 13.7 кН;
• базовая частота вращения (N ref): 6000 об/мин;
• предельная частота вращения (N lim): 7300 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 3,159 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 4,841 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 4,119 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 2,06 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,395 Гц.

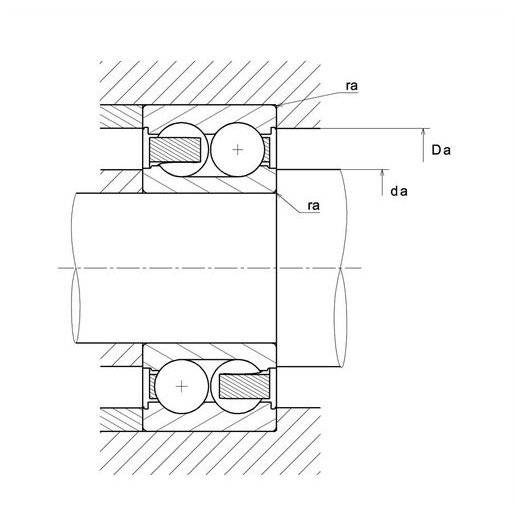

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 48 мм;
• максимальный диаметр буртика корпуса (Da max): 82 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1,5 мм.
