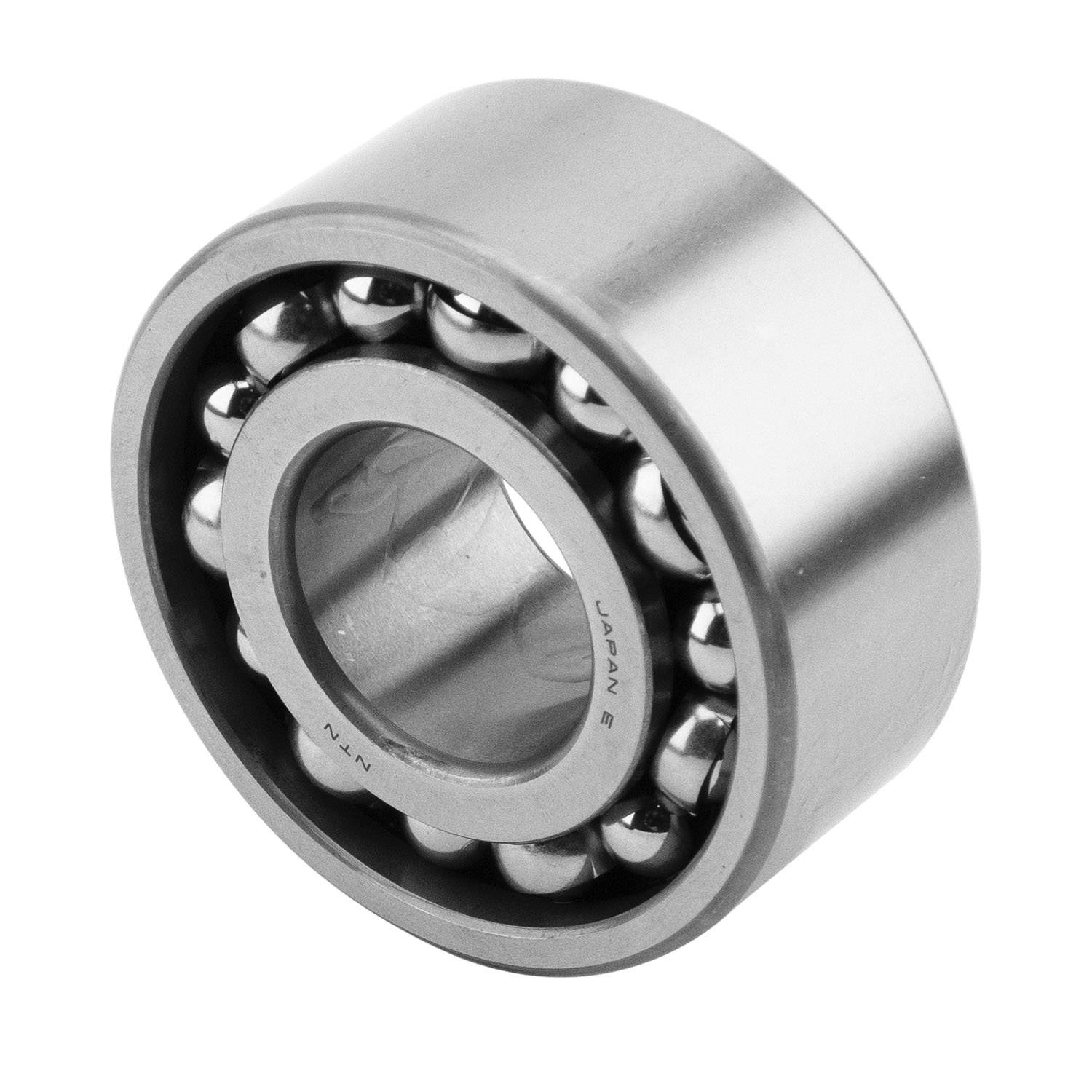

Подшипник NTN 3309SC3, размеры 45x100x39,7 мм

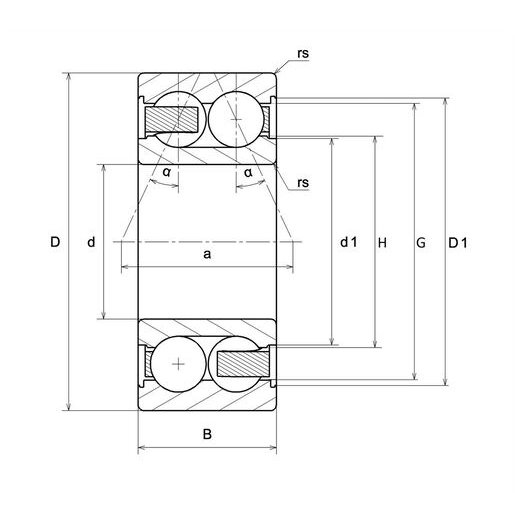

Размеры изделия:

• внутренний диаметр (d): 45 мм;
• наружный диаметр (D): 100 мм;
• ширина подшипника/внутреннего кольца (B): 39,7 мм;
• наружный диаметр внутреннего кольца (d1): 62,3 мм;
• внутренний диаметр наружного кольца (D1): 81,6 мм;
• точка приложения нагрузки на оси (а): 50,1 мм;
• угол контакта (α): 25 °;
• минимальный радиус галтели (rs): 1,5 мм;
• класс радиального зазора: C3;
• класс точности: P0;
• вес: 1,21 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 66,2 кН;
• статическая грузоподъёмность (C0): 51 кН;
• предельная усталостная нагрузка (Cu): 3,15 кН;
• коэффициент (f0): 13.9 кН;
• базовая частота вращения (N ref): 5500 об/мин;
• предельная частота вращения (N lim): 6600 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 3,197 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 4,803 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 4,335 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 2,168 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,4 Гц.

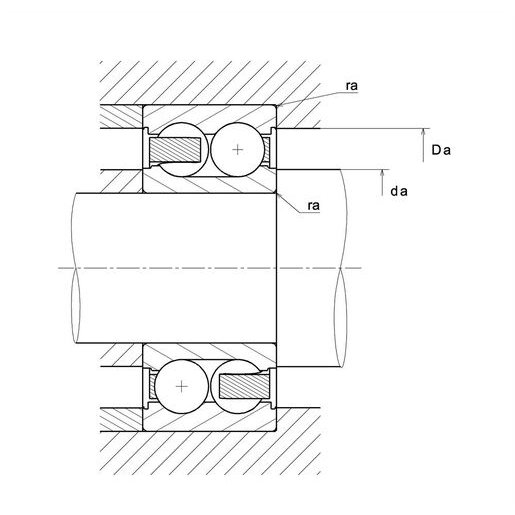

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 53 мм;
• максимальный диаметр буртика корпуса (Da max): 92 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1,5 мм.
