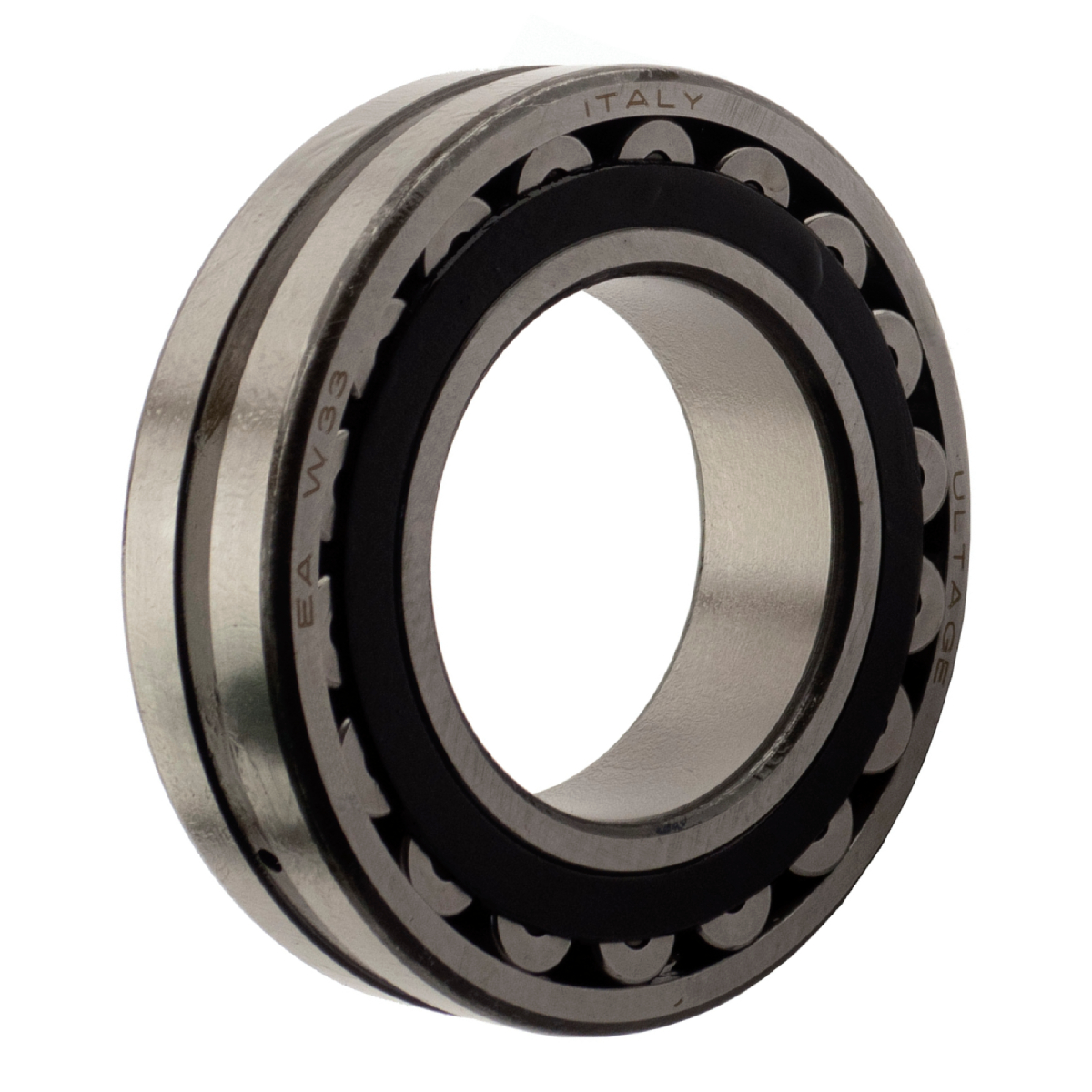

Подшипник SNR 23028EAKW33, размер 140x210x53 мм

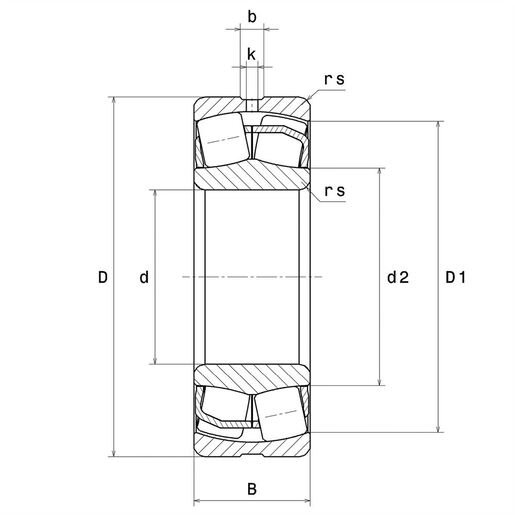

Размеры изделия:

• внутренний диаметр (d): 140 мм;
• наружный диаметр (D): 210 мм;
• ширина подшипника/внутреннего кольца (B): 53 мм;
• наружный диаметр внутреннего кольца (d2): 155,6 мм;
• внутренний диаметр наружного кольца (D1): 192,7 мм;
• минимальный радиус галтели (rs): 2 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 8,91;
• диаметр отверстия (k): 4 мм;
• обозн. втулки: H3028;
• класс радиального зазора: CN;
• вес: 6,13 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 597 кН;
• статическая грузоподъёмность (C0): 783 кН;
• предельная усталостная нагрузка (Cu): 80,4 кН;
• коэффициент (е): 0.22 кН;
• коэффициент статической осевой нагрузки (Y0): 3.07 кН;
• коэффициент осевой нагрузки (Y1): 3.14 кН;
• коэффициент осевой нагрузки (Y2): 4.67 кН;
• базовая частота вращения (N ref): 2800 об/мин;
• предельная частота вращения (N lim): 3400 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

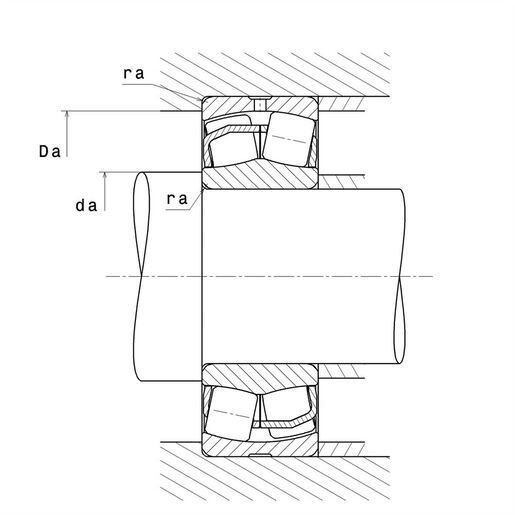

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 148,8 мм;
• минимальный диаметр втулки (db): 147 мм;
• минимальная длина втулки (Ce): 8 мм;
• максимальный диаметр буртика корпуса (Da max): 201,2 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
