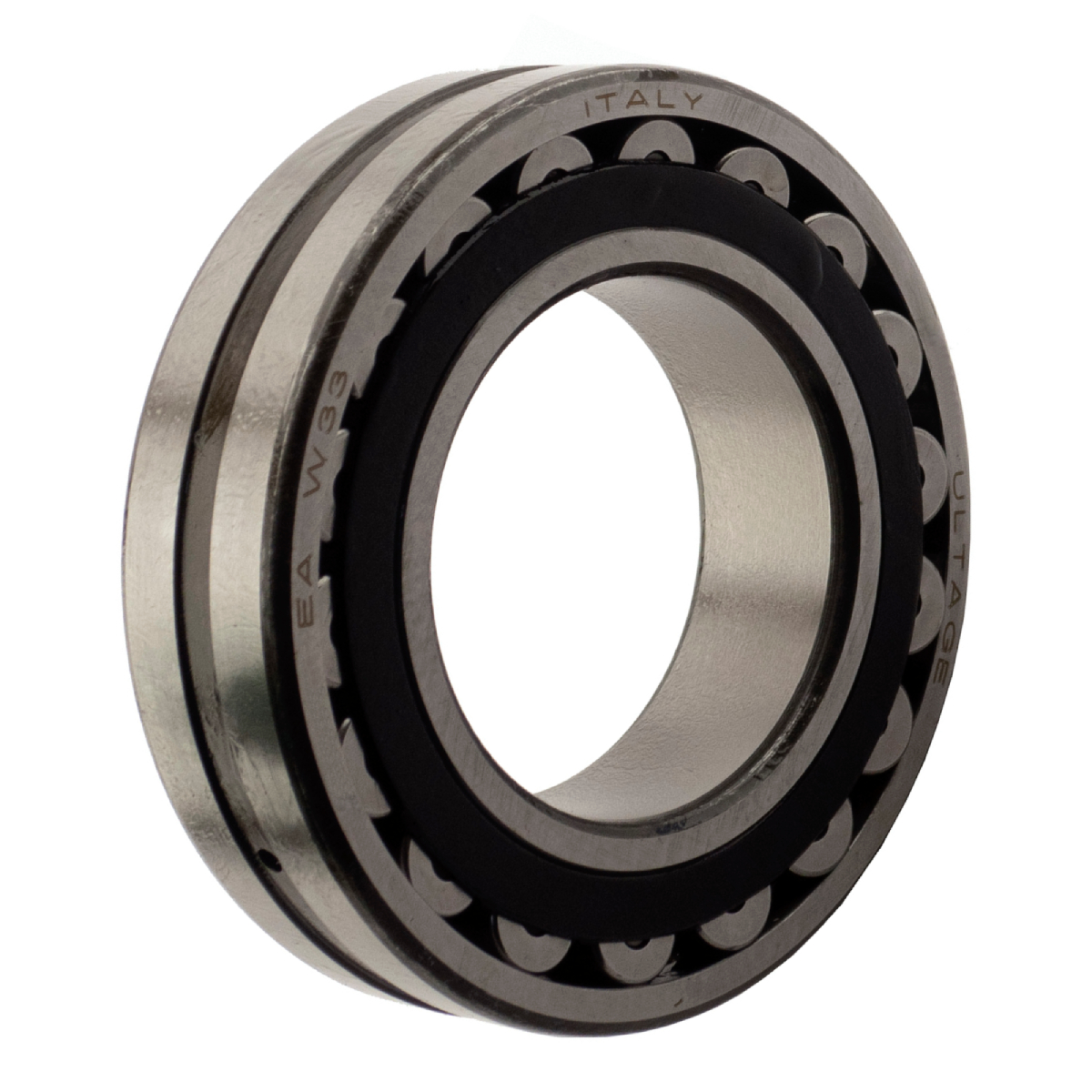

Подшипник NTN 22232EAW33C3, размер 160x290x80 мм

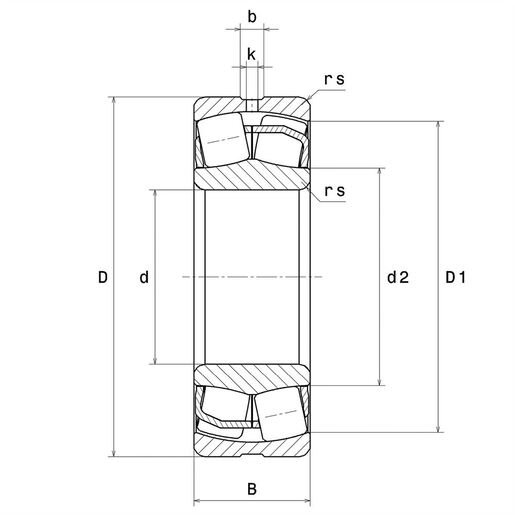

Размеры изделия:

• внутренний диаметр (d): 160 мм;
• наружный диаметр (D): 290 мм;
• ширина подшипника/внутреннего кольца (B): 80 мм;
• наружный диаметр внутреннего кольца (d2): 190 мм;
• внутренний диаметр наружного кольца (D1): 258,7 мм;
• минимальный радиус галтели (rs): 3 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 16,94;
• диаметр отверстия (k): 8 мм;
• класс радиального зазора: C3;
• вес: 23 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 1220 кН;
• статическая грузоподъёмность (C0): 1390 кН;
• предельная усталостная нагрузка (Cu): 132 кН;
• коэффициент (е): 0.25 кН;
• коэффициент статической осевой нагрузки (Y0): 2.63 кН;
• коэффициент осевой нагрузки (Y1): 2.69 кН;
• коэффициент осевой нагрузки (Y2): 4 кН;
• базовая частота вращения (N ref): 2000 об/мин;
• предельная частота вращения (N lim): 2800 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

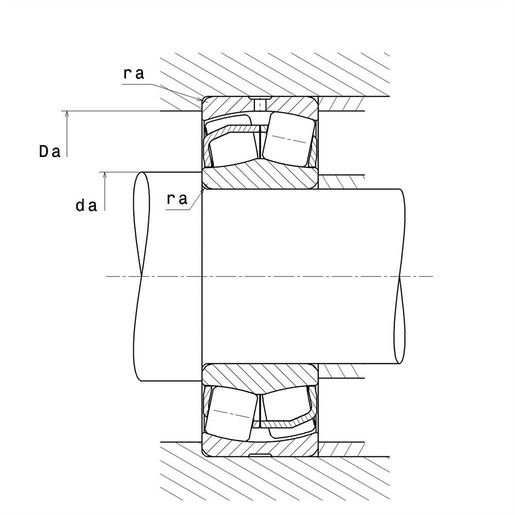

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 174 мм;
• максимальный диаметр буртика корпуса (Da max): 276 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2,5 мм.
