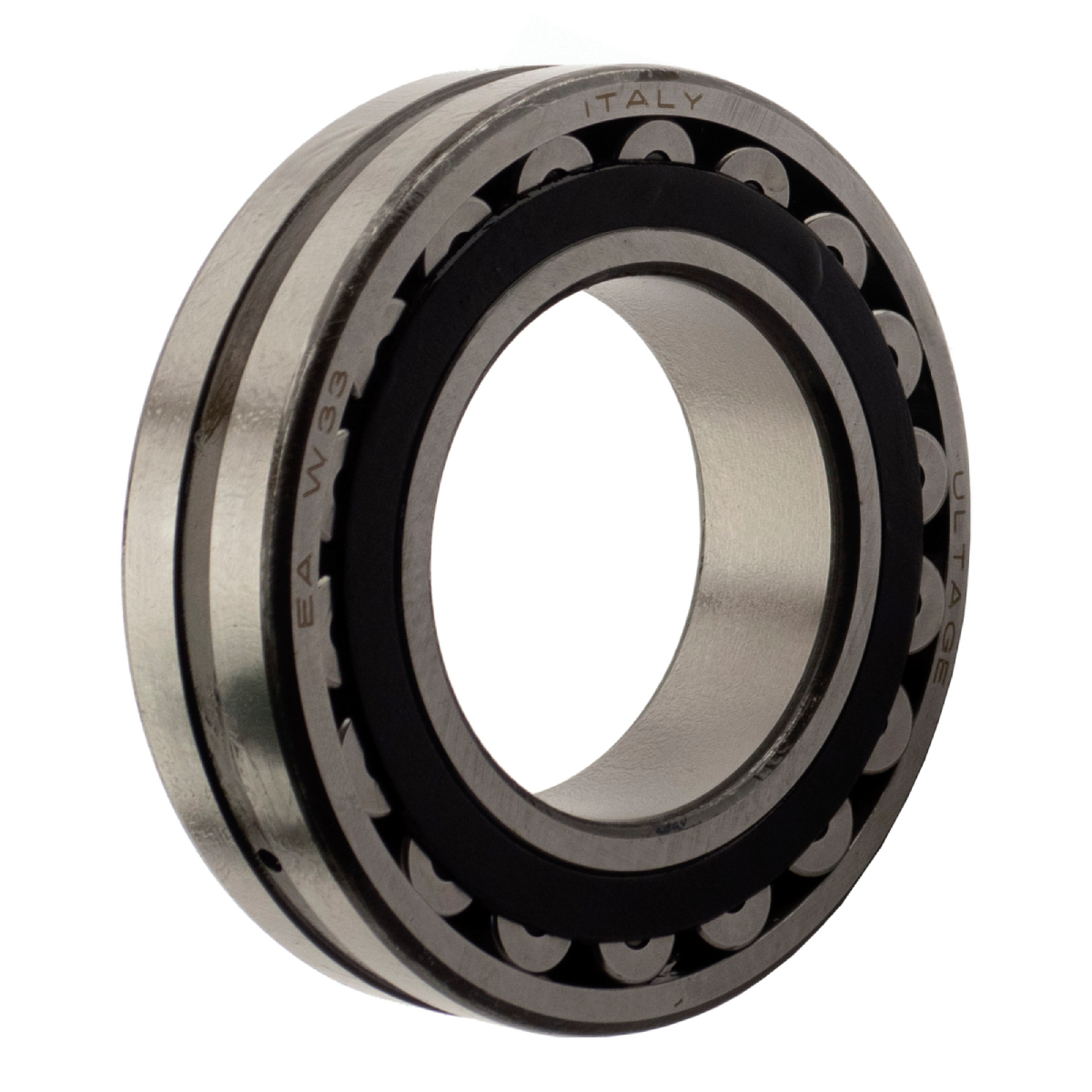

Подшипник NTN 23032EAKW33C3, размер 160x240x60 мм

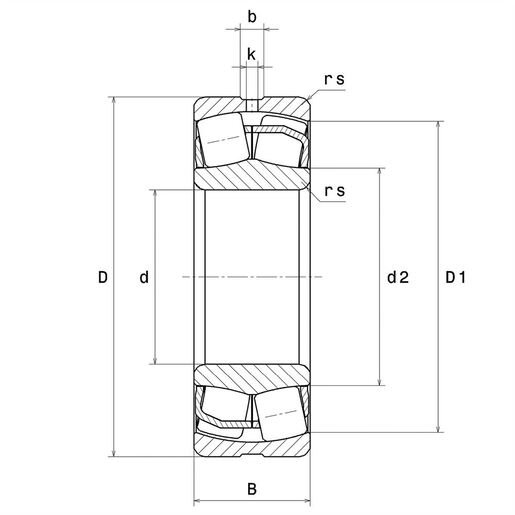

Размеры изделия:

• внутренний диаметр (d): 160 мм;
• наружный диаметр (D): 240 мм;
• ширина подшипника/внутреннего кольца (B): 60 мм;
• наружный диаметр внутреннего кольца (d2): 178,5 мм;
• внутренний диаметр наружного кольца (D1): 220,2 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 10,52;
• диаметр отверстия (k): 5 мм;
• обозн. втулки: H3032;
• класс радиального зазора: C3;
• вес: 9 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 748 кН;
• статическая грузоподъёмность (C0): 1000 кН;
• предельная усталостная нагрузка (Cu): 98,6 кН;
• коэффициент (е): 0.21 кН;
• коэффициент статической осевой нагрузки (Y0): 3.13 кН;
• коэффициент осевой нагрузки (Y1): 3.2 кН;
• коэффициент осевой нагрузки (Y2): 4.77 кН;
• базовая частота вращения (N ref): 2400 об/мин;
• предельная частота вращения (N lim): 2900 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

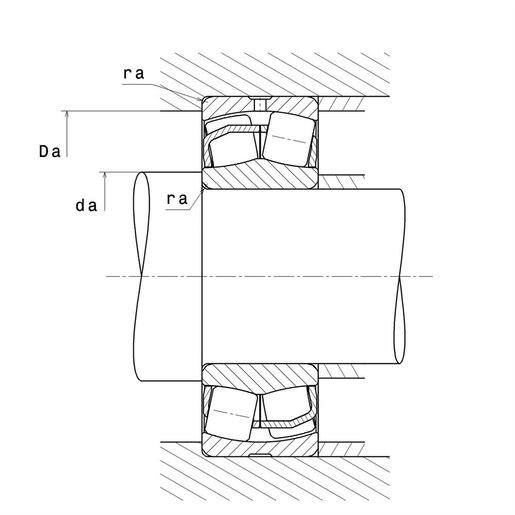

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 170,2 мм;
• минимальный диаметр втулки (db): 168 мм;
• минимальная длина втулки (Ce): 8 мм;
• максимальный диаметр буртика корпуса (Da max): 229,8 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
