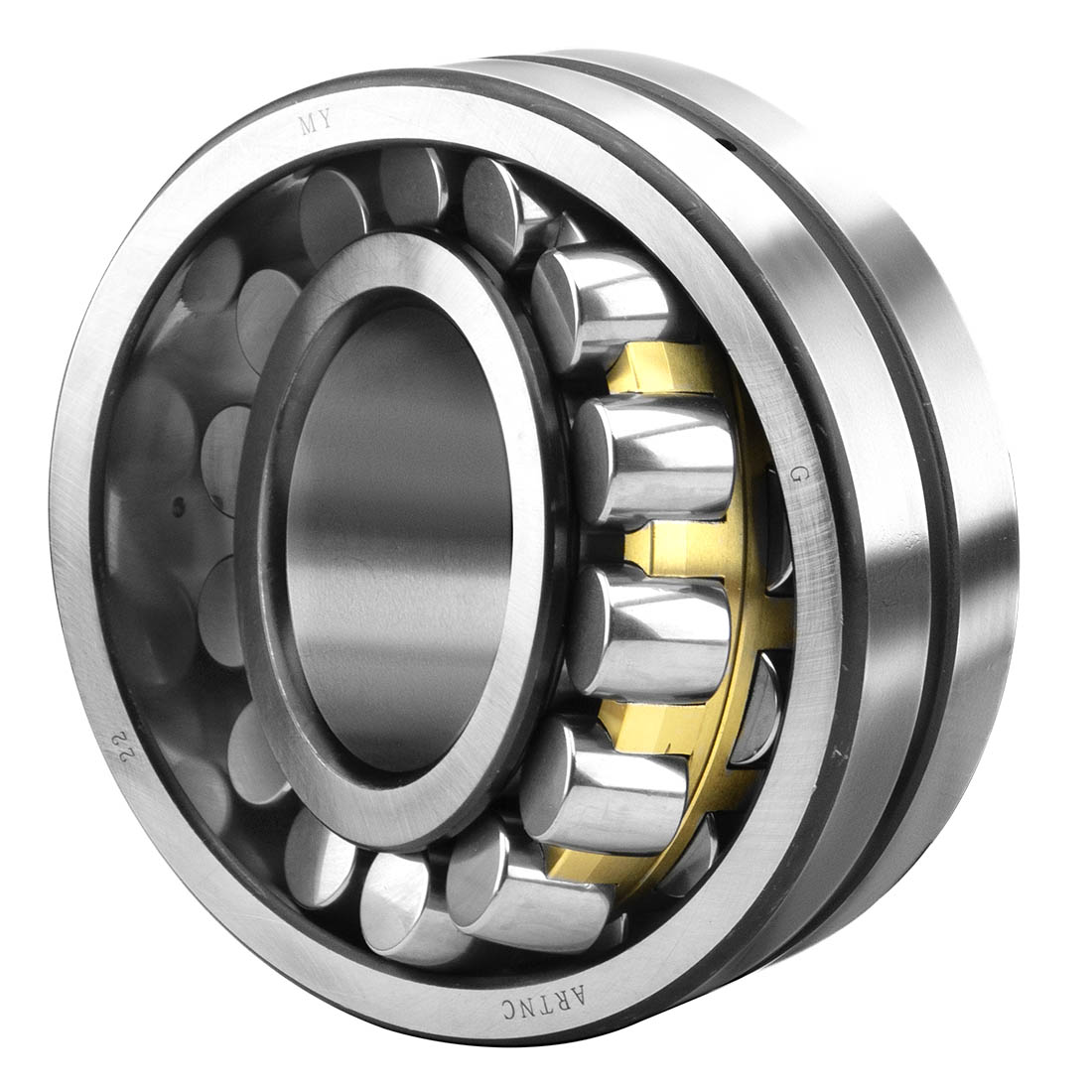

Подшипник 22316KEMW33, размер 80x170x58 мм

Сферические роликоподшипники способны выдерживать высокие нагрузки в обоих направлениях. Благодаря самоустанавливающейся конструкции, они эффективно работают при перекосах и деформациях вала, не вызывая значительного повышения трения или температуры. Конструкция предусматривает элементы для удобного повторного смазывания. Подшипники совместимы с модульной системой, включающей корпуса, втулки и гайки.

Преимущества:

• выдерживают перекосы;
• высокая грузоподъёмность;
• возможности повторного смазывания;
• низкий коэффициент трения и длительный срок службы;
• повышенная износостойкость.

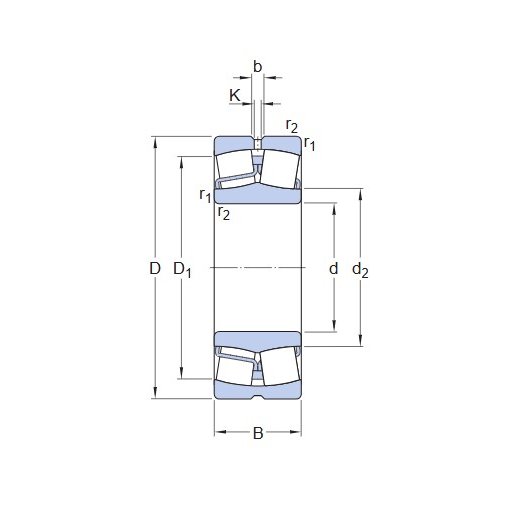

Размеры:

• диаметр отверстия (d): 80 мм;
• наружный диаметр (D): 170 мм;
• ширина (B): 58 мм;
• диаметр заплечика внутреннего кольца (d2): ≈98.3 мм;
• диаметр заплечика/выточки в наружном кольце (D1): ≈143 мм;
• размер фаски (r1,2): мин. 2.1 мм.

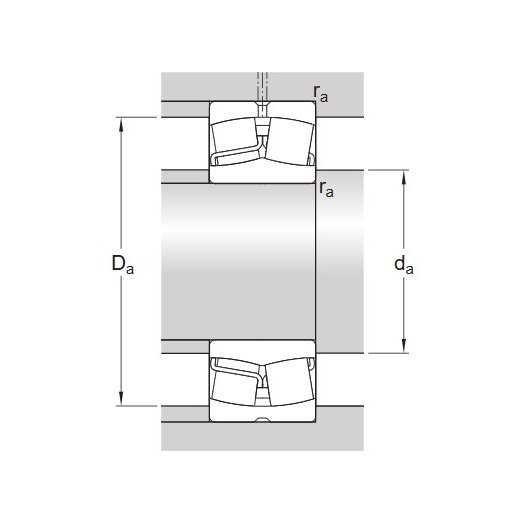

Размеры опоры:

• диаметр опоры на валу (da): мин. 92 мм;
• диаметр опоры корпуса (Da): макс. 158 мм;
• радиус галтели (ra): макс. 2 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 516 кН;
• номинальная статическая грузоподъёмность (C0): 540 кН;
• предел усталостной прочности (Pu): 54 кН;
• номинальная частота вращения: 3 000 об/мин;
• предельная частота вращения: 4 000 об/мин;
• предельное значение (e): 0.35;
• расчётный коэффициент (Y1): 1.9;
• расчётный коэффициент (Y2): 2.9;
• расчётный коэффициент (Y0): 1.8.
