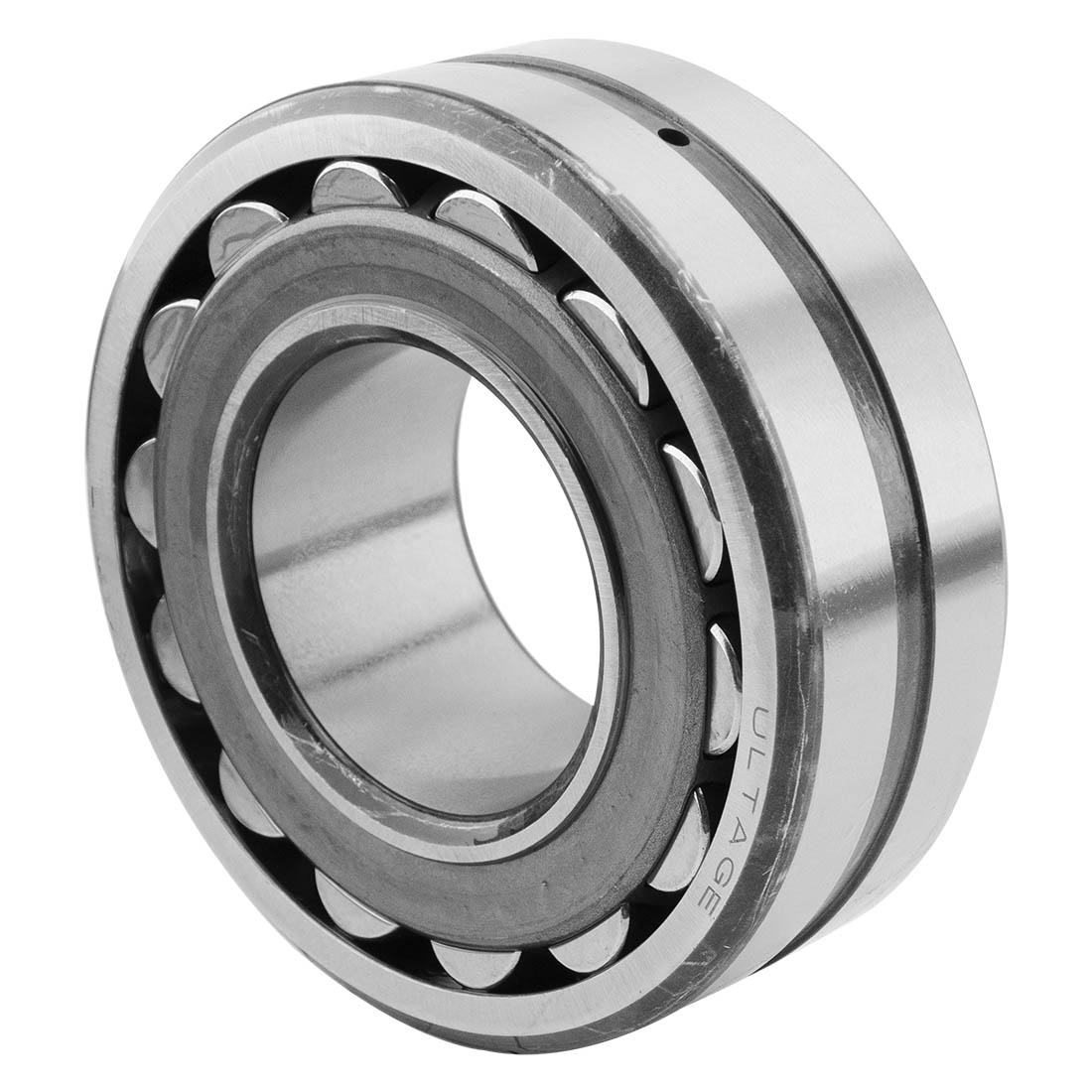

Подшипник NTN 22217EAKW33, размер 85x150x36 мм

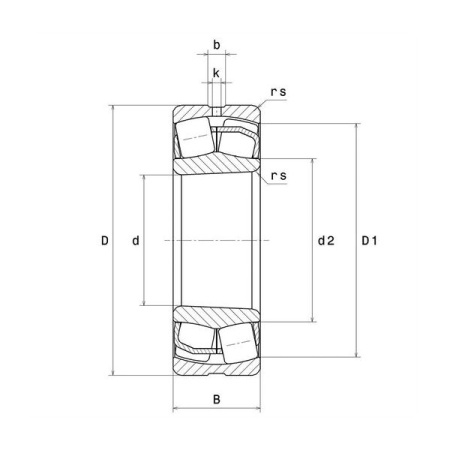

Размеры изделия:

• марка: NTN;
• внутренний диаметр (d): 85 мм;
• наружный диаметр (D): 150 мм;
• ширина подшипника/внутреннего кольца (B): 36 мм;
• наружный диаметр внутреннего кольца (d2): 100,7 мм;
• внутренний диаметр наружного кольца (D1): 136,5 мм;
• минимальный радиус галтели (rs): 2 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 7,05;
• диаметр отверстия (k): 3,5 мм;
• обозн. втулки: H317;
• класс радиального зазора: CN;
• вес: 2,52 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 324 кН;
• статическая грузоподъёмность (C0): 330 кН;
• предельная усталостная нагрузка (Cu): 38 кН;
• коэффициент (е): 0.22 кН;
• коэффициент статической осевой нагрузки (Y0): 3.01 кН;
• коэффициент осевой нагрузки (Y1): 3.07 кН;
• коэффициент осевой нагрузки (Y2): 4.58 кН;
• базовая частота вращения (N ref): 4100 об/мин;
• предельная частота вращения (N lim): 5400 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

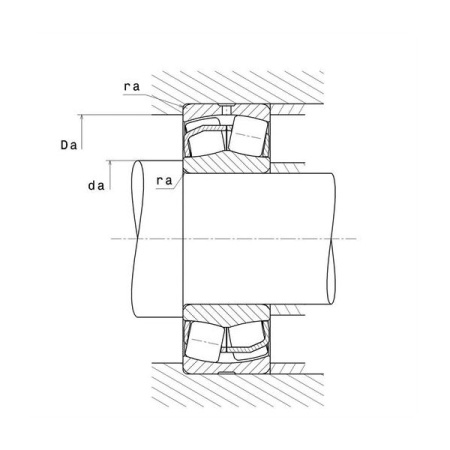

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 96 мм;
• минимальный диаметр втулки (db): 91 мм;
• минимальная длина втулки (Ce): 12 мм;
• максимальный диаметр буртика корпуса (Da max): 139 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
