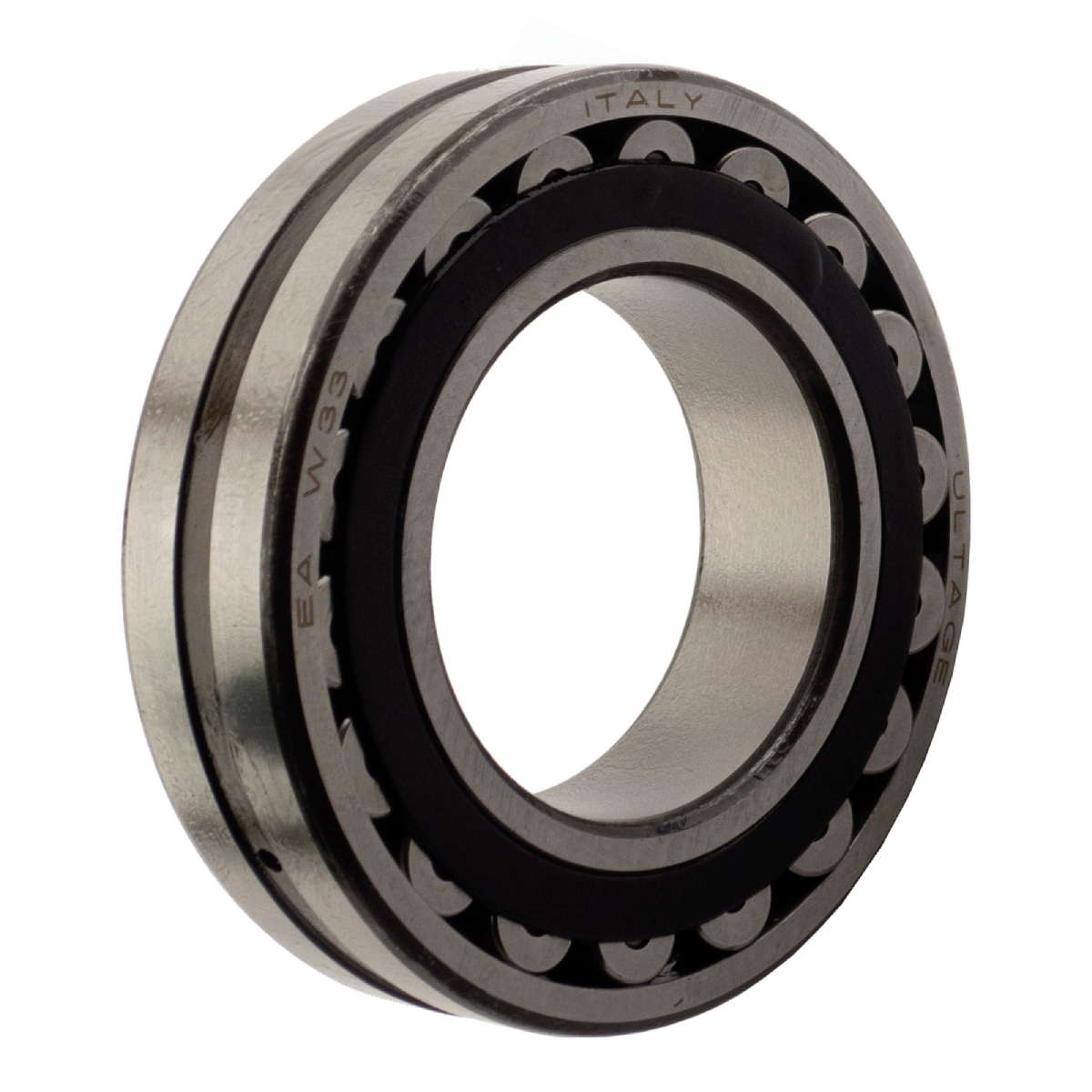

Подшипник NTN 22315EAW33C3, размер 75x160x55 мм

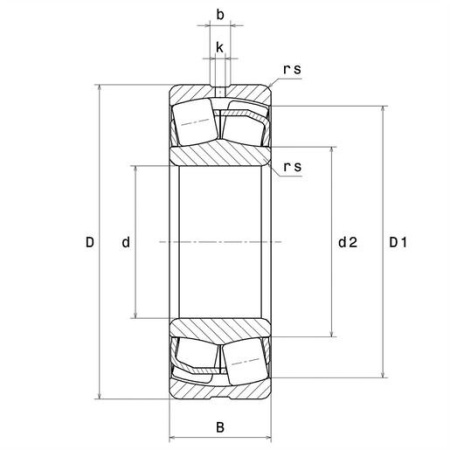

Размеры изделия:

• внутренний диаметр (d): 75 мм;
• наружный диаметр (D): 160 мм;
• ширина подшипника/внутреннего кольца (B): 55 мм;
• наружный диаметр внутреннего кольца (d2): 91,9 мм;
• внутренний диаметр наружного кольца (D1): 138,3 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 10,49;
• диаметр отверстия (k): 5 мм;
• класс радиального зазора: C3;
• вес: 5,083 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 491 кН;
• статическая грузоподъёмность (C0): 467 кН;
• предельная усталостная нагрузка (Cu): 53,9 кН;
• коэффициент (е): 0.34 кН;
• коэффициент статической осевой нагрузки (Y0): 1.96 кН;
• коэффициент осевой нагрузки (Y1): 2 кН;
• коэффициент осевой нагрузки (Y2): 2.98 кН;
• базовая частота вращения (N ref): 3600 об/мин;
• предельная частота вращения (N lim): 4200 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

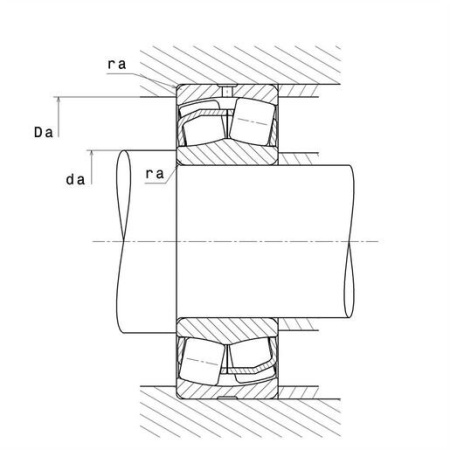

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 87 мм;
• максимальный диаметр буртика корпуса (Da max): 148 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
