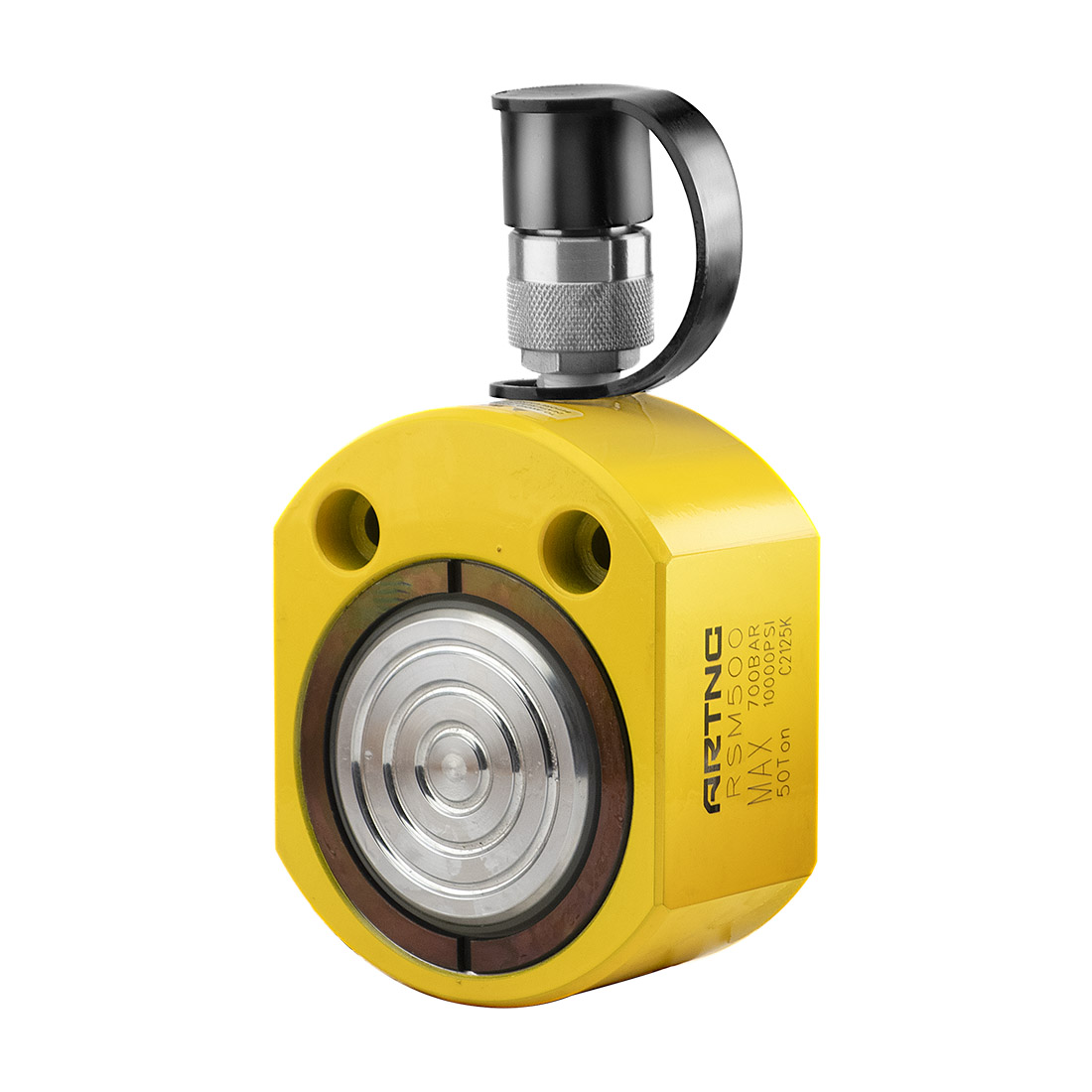

Гидроцилиндр ARTNC RSM-500

Серия RSM — это компактные плоские гидроцилиндры с возвратом пружиной, специально разработанные для использования в узких пространствах и зонах с ограниченной высотой. Они применяются при обслуживании, выравнивании оборудования, в строительстве и горнодобывающей промышленности. Цилиндры RSM оснащены закалённым хромированным штоком и цилиндровой гильзой для максимальной защиты от коррозии, а также бронзовым покрытием в зоне подшипника поршня для устойчивости к боковым нагрузкам. Крепёжные отверстия входят в стандартное исполнение, шток выполнен с проточками.

Особенности:

• компактная плоская конструкция для применения там, где обычные цилиндры не помещаются;
• одностороннего действия (тип возврата): пружинный;
• монтажные отверстия для удобного крепления;
• модели rsm-750, 1000 и 1500 оснащены ручками для переноски;
• покрытие: запечённая эмаль для защиты от коррозии;
• шток: закалённый и хромированный;
• проточки на конце штока: исключают необходимость в седле;
• скребок: предотвращает загрязнение и увеличивает срок службы;
• уплотнение: промышленного типа u-cup для предотвращения утечек масла;
• направляющее кольцо: закалённое, предотвращает чрезмерный ход и снижает износ от боковых нагрузок.

Технические характеристики:

• максимальное рабочее давление (p): 700 бар;
• грузоподъёмность (Q): 45 тонн;
• ход (s): 16 мм;
• высота в сложенном состоянии (a): 67 мм;
• высота в разложенном состоянии (b): 83 мм;
• тип возврата: односторонний, пружинный;
• тип штока: сплошной;
• материал: CR40;
• эффективная площадь цилиндра (F): 62,1 см²;
• объём масла (V): 99 см³;
• обработка поверхности: запечённая эмаль;
• соединение: 3/8NPT-18;
• масса (m): 6,8 кг.

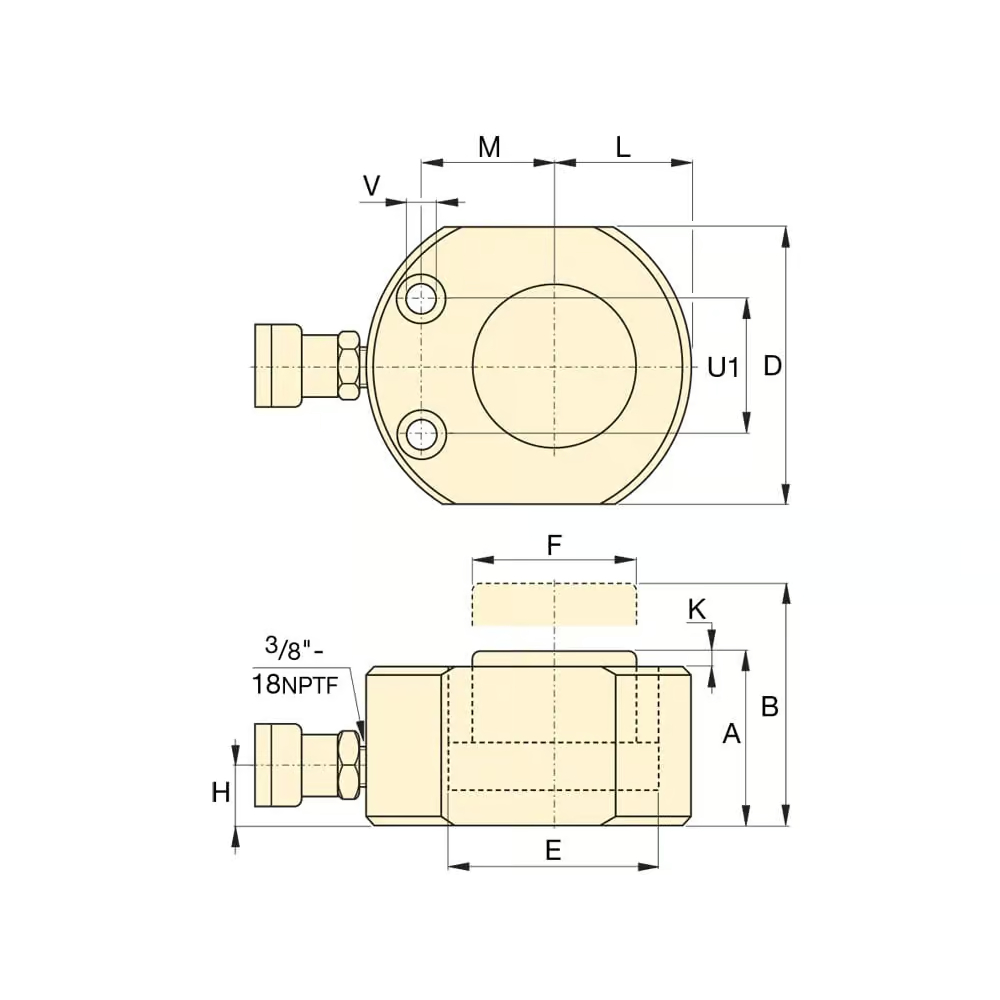

Габаритные размеры:

• высота в сложенном состоянии (a): 67 мм;
• высота в разложенном состоянии (b): 83 мм;
• внешний диаметр (d): 140×114 мм;
• диаметр цилиндра (e): 88,9 мм;
• диаметр штока (f): 70 мм;
• расстояние от основания до порта (h): 19 мм;
• выступание штока от основания (k): 2 мм;
• расстояние от штока до отверстия (m): 53 мм;
• болтовой круг крепёжных отверстий (u1): 66,5 мм;
• диаметр крепёжных отверстий (v): 11 мм;
• диаметр расточки крепёжного отверстия: 19 мм;
• глубина расточки крепёжного отверстия: 12,7 мм.
