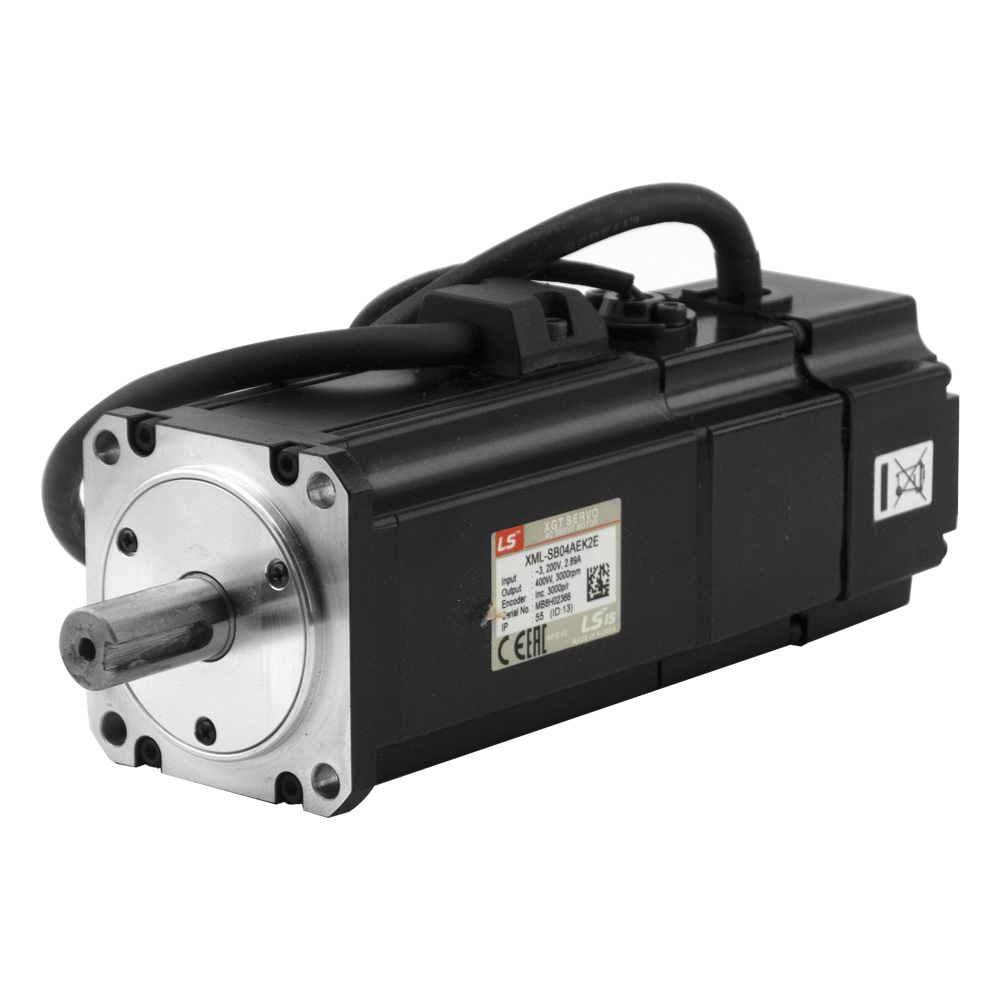

Серводвигатель XML-SB04AEK2E относится к серии сервоприводов XDL-L7. Основные технические характеристики двигателя приведенные в таблице ниже. Двигатель имеет встроенный квадратичный инкрементальный энкодер на 3000 отсчетов, оснащен электромагнитным тормозом. Степень защиты - IP55. Вал двигателя под шпонку, диаметром 14мм.
| Мощность, кВт (S1) | Крутящий момент, Нм | Крутящий момент пиковый, Нм | Частота вращения номинальная (максимальная), об/мин | Момент инерции ротора,г*см*см | Размер фланца, мм |
| 0,4 | 1,27 | 3,82 | 3000 (5000) | 320 | 60 |
|
Бренд
|
LS Mecapion |
|
Момент удержания, Нм
|
1.27 |
|
Момент (пиковый), Нм
|
3.82 |
|
Скорость, об/мин
|
3000 |
|
Скорость (максимальная), об/мин
|
5000 |
|
Энкодер
|
19 бит |
|
Ток пик, A
|
12 |
|
Ток, A
|
4 |
|
Фланец, мм
|
60 |
|
Мощность, кВт
|
0.4 |
|
Диаметр вала, мм
|
14 |
|
Степень защиты
|
IP55 |
|
Тормоз
|
есть |
|
Диапазон рабочих температур, °C
|
от 0 до +40 |
|
Момент инерции ротора, г*см.кв.
|
320 |
|
Напряжение, В
|
220 |
|
PCD, мм
|
80 |
|
Класс изоляции
|
B |
|
Серия сервопривода
|
XML-S |
|
Длина, мм
|
164 |
|
Высота, мм
|
62 |
|
Ширина, мм
|
62 |
|
Центрирующий поясок, мм
|
50 |
|
Вес, кг
|
1 |
